15kv 630A/20kv 630A IEC төрлийн арын холбогч кабелийн хэрэгслүүд

IEC төрлийн салдаг холбогч ба иж бүрдэл

Гүйцэтгэх стандарт

EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ)
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч

Хүчдэлийн шинж чанар

Одоогийн шинж чанарууд

IEC төрлийн Separable Connectors хэрэглээний шийдэл

15кВ 630А / 20кВ 630А IEC төрлийн Арын холбогч

Дүгнэлт

630A IEC төрлийн арын холбогч нь IEC төрлийн дэг холбогч эсвэл бусад загвартай арын холбогч, өргөтгөсөн кабелийн холболтын хэлхээ (салбар), ханцуйны залгуур, ханын бут гэх мэтээр шууд холбогдох боломжгүй.Сүүлийг тусгаарлагч залгуураар шууд залгаж болохоос гадна өөр шугамын арын холбогч эсвэл арын холбогчтой холбогчтой холбохын тулд сунгаж болно.
Энэ нь 25мм²~400мм² хөндлөн огтлолтой XLPE кабельд тохиромжтой.

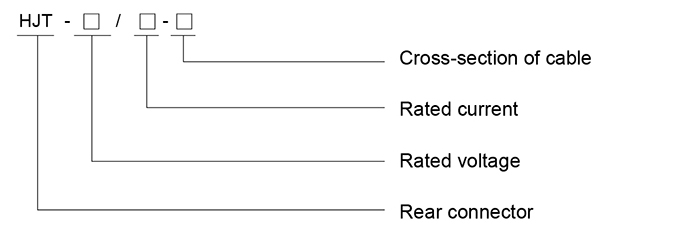

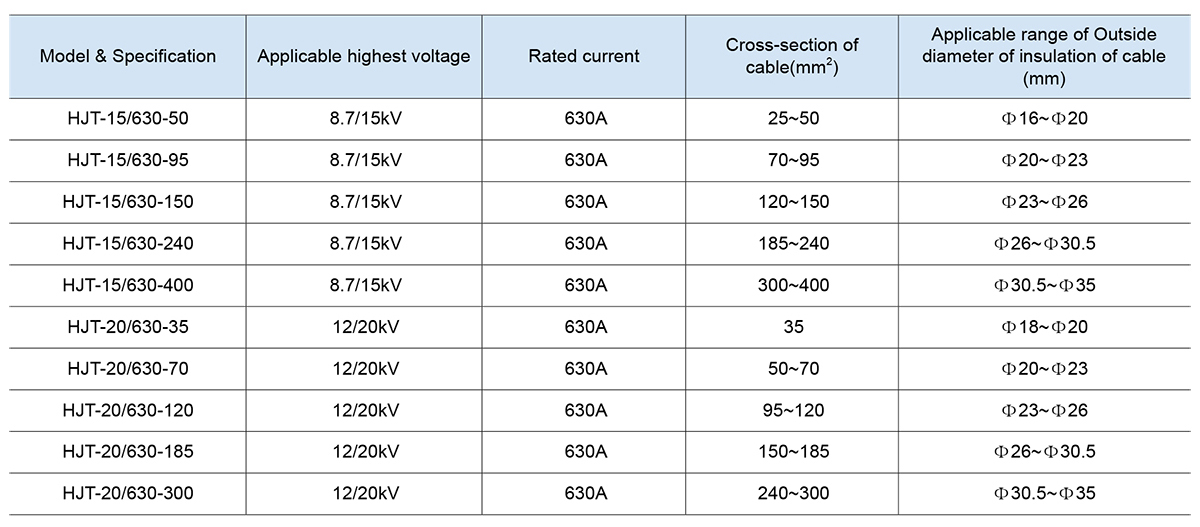

Загвар ба тодорхойлолт

Стандарт савлагаа

Арын холбогчийн их бие                                                              Силикон тос, алчуур
Стресс конус                                                                                Заавар гарын авлага
Байршлын хэлхээ, Фазын тууз                                              Дамжуулагч саваа
самбай                                                                                        Тоосны таг
Терминалууд                                                                                  Суурилуулах захирагч
Болт хадаас                                                                                    Тохирлын гэрчилгээ

Сав баглаа боодлын жагсаалт

3 ширхэг / хайрцаг GW: 5.4кг Хайрцагны хэмжээ: 26см×23.5см×20см

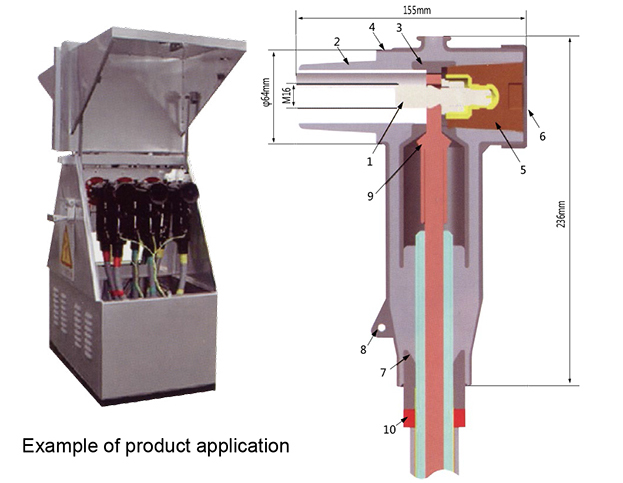

Бүтээгдэхүүний бүтэц

1、Боолтны бэхэлгээ: дамжуулагч ба ханцуйг ойр байлгахын тулд зэвэрдэггүй ган боолтыг авна.
2、 Тусгаарлагч давхарга: угсармал силикон резинийг чанарын өндөр түвшинд байлгах тусгай томъёо ба холих технологи
3、Дотоод хагас дамжуулагч давхарга: цахилгаан талбайн стрессийг үр дүнтэй хянахын тулд угсармал дотоод хагас дамжуулагч давхарга.
4、Гадна хагас дамжуулагч давхарга: Угсармал гадна талын хагас дамжуулагч давхарга нь тусгаарлагч давхаргад нягт наалдаж, гадна талын хагас дамжуулагч давхаргыг газардуулна.
5、Тусгаарлагч залгуур: Эпокси давирхайн тусгаарлагч залгуур нь салаатай металл хэсгүүдтэй нягт хамтран ажиллах боломжийг олгоно.
6、Хагас дамжуулагч төгсгөлийн таг: Кабелийн холбогчийн төгсгөлийг битүүмжлэх ба ингэснээр төхөөрөмж нь бүрэн дэлгэц, бүрэн битүүмжилсэн функцтэй болно.
7、Стресс конус: Усны битүүмжлэл, кабелийн даралтыг арилгахын тулд кабелийн холбогч ашиглан өөр өөр хэмжээтэй хүчдэлийн конус.
8、 Газардуулгын нүх: Газардуулгын утсыг холбохын тулд гаднах бамбай руу урьдчилан утастай.
9、Терминалууд: Зэс эсвэл хөнгөн цагаан дамжуулагчийн бүх зэс эсвэл зэс, хөнгөн цагаан хавчих терминалууд.
10、Байршлын хэлхээ: Суурилуулалтын байршил зөв эсэхийг шалгана уу.

Халуун зөвлөгөө:

Захиалга өгөхдөө бүтээгдэхүүний загвар, хүчдэлийн түвшин, гүйдлийн түвшин, кабелийн материал, кабелийн хөндлөн огтлол, шууд харуулах төхөөрөмжтэй эсэх зэргийг зааж өгнө үү. Хэрэв хэрэглэгчдэд тусгай шаардлага байгаа бол гэрээнд тусгана уу.
