15кВ、20кВ 200А/600А тусгаарлагч таг

Залгуур төрлийн дагалдах хэрэгслүүдийг мөн салгаж болох холбогч гэж нэрлэдэг. Энэ нь салгаж болох тохой, шулуун, дэг холбогч иж бүрдэлийг агуулдаг. Манай салгаж болох холбогчийг хуваарилах төхөөрөмж, трансформатор, шүүгээ болон бусад цахилгаан тоног төхөөрөмжид өргөн ашигладаг. Энэ нь EPDM эсвэл силикон резинээр хийгдсэн, талбайн нэгдсэн удирдлагатай. Давхаргын хоорондох цоорхойгоос зайлсхийх, хэсэгчилсэн цэнэгийг хамгийн их хэмжээгээр багасгах интерфейсийн шинж чанарыг баталгаажуулахын тулд гурвалсан давхарга (дамжуулагч дотоод давхарга, тусгаарлагч давхарга, дамжуулагч гадна давхарга) тарилгын дэвшилтэт техникийг ашигладаг. Манай салгаж болох холбогч нь голчлон IEC төрөл ба IEEE төрлийг агуулдаг. .

Боломжийн байдал:



Лавлагаа Сагсанд нэмэх

Загвар:
JYM
Брэнд:
HAIVOL

Бүтээгдэхүүний тодорхойлолт

IEEE төрлийн салдаг холбогч ба иж бүрдэл

Гүйцэтгэх стандарт

EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ)
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч

Хүчдэлийн шинж чанар

95м4_14

Одоогийн шинж чанарууд

95м4_16

IEEE төрлийн Separable Connectors програмын шийдэл

95м4_18

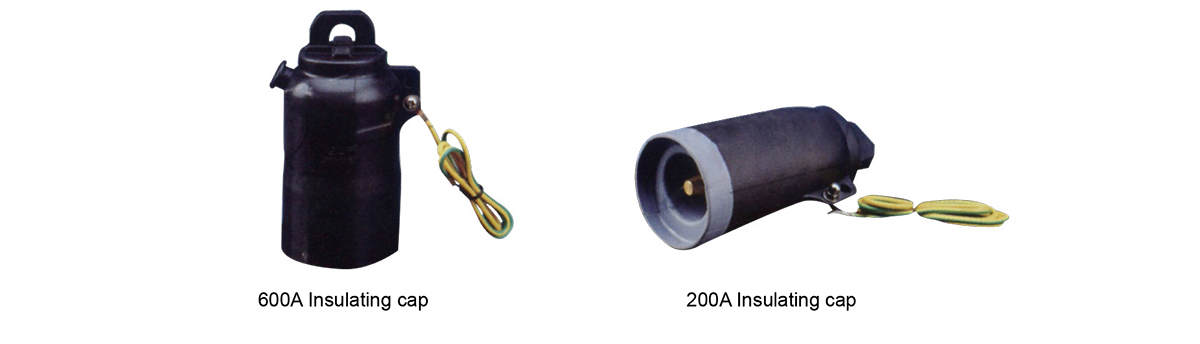

15кВ、20кВ 200А/600А тусгаарлагч таг

Дүгнэлт

200А ба 600А тусгаарлагч тагнууд нь хүчдэлтэй бутнуудад тусгаарлагдсан бутнуудтай, мөн тоос нэвтэрдэггүй, чийгэнд тэсвэртэй дугтуйтай байдаг. Тусгаарлагч малгайг цахилгааны утаснуудын шугамд нөөц интерфэйс нь нөөцлөгдсөн үед бут болон шин дотор суурилуулж болно. ,Энэ нь тусгаарлагч таглаагаар битүүмжлэгдсэн байх ёстой.
200А, 600А дулаалгатай малгай нь сайн чанарын силикон резинээр хийгдсэн, бүрэн дулаалгатай, бүрэн битүүмжлэгдсэн, аюулгүй, найдвартай.

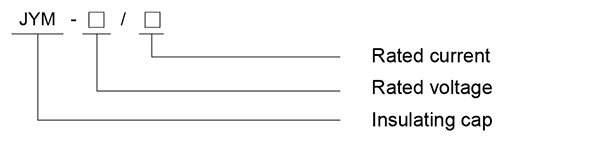

Төрөл бүрийн тодорхойлолт

95м4_81

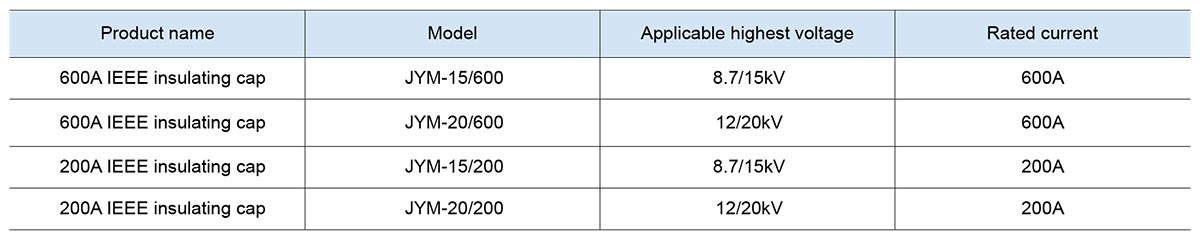

Үзүүлэлт ба загвар

95м4_86

Стандарт савлагаа
Тусгаарлагч тагны их бие
Заавар гарын авлага
Силикон тос
Тохирлын гэрчилгээ
Алчуур

Сав баглаа боодлын жагсаалт

Тусгаарлагч малгай: 3 ширхэг / хайрцаг GW: 3 кг
Хайрцагны хэмжээ: 17см×10см×30см
Тусгаарлагч малгай: 3 ширхэг / хайрцаг GW: 3 кг
Хайрцагны хэмжээ: 17см×10см×30см
