15kv 630A IEC төрлийн Tee салгаж холбогч кабелийн хэрэгслүүд

Залгуур төрлийн дагалдах хэрэгслүүдийг мөн салгаж болох холбогч гэж нэрлэдэг. Энэ нь салгаж болох тохой, шулуун, дэг холбогч иж бүрдэлийг агуулдаг. Манай салгаж болох холбогчийг хуваарилах төхөөрөмж, трансформатор, шүүгээ болон бусад цахилгаан тоног төхөөрөмжид өргөн ашигладаг. Энэ нь EPDM эсвэл силикон резинээр хийгдсэн, талбайн нэгдсэн удирдлагатай. Давхаргын хоорондох цоорхойгоос зайлсхийх, хэсэгчилсэн цэнэгийг хамгийн их хэмжээгээр багасгах интерфейсийн шинж чанарыг баталгаажуулахын тулд гурвалсан давхарга (дамжуулагч дотоод давхарга, тусгаарлагч давхарга, дамжуулагч гадна давхарга) тарилгын дэвшилтэт техникийг ашигладаг. Манай салгаж болох холбогч нь голчлон IEC төрөл ба IEEE төрлийг агуулдаг. .

Боломжийн байдал:



Лавлагаа Сагсанд нэмэх

Загвар:
QJT
Брэнд:
HAIVOL

Бүтээгдэхүүний тодорхойлолт

IEC төрлийн салангид холбогч ба иж бүрдэл

Гүйцэтгэх стандарт

EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд хэрэглэх дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30 кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ）
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй, полимерээр бүрхэгдсэн металл ислийн хүчдэлийн хэмжигч

Хүчдэлийн шинж чанар

Одоогийн шинж чанарууд

IEC төрлийн Separable Connectors хэрэглээний шийдэл

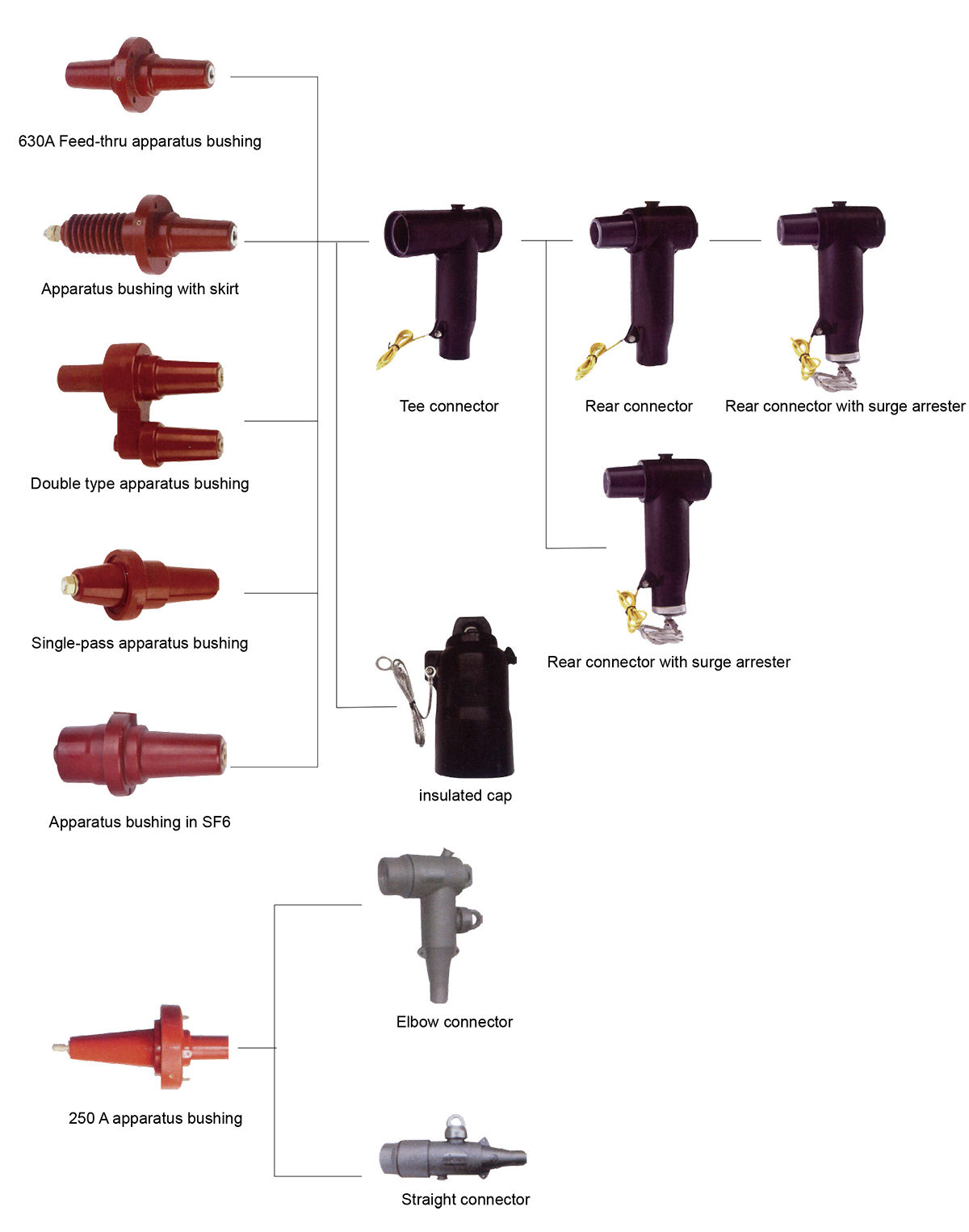

IEC салгаж болох холбогч

15кВ 630А /20кВ 630А IEC төрлийн Tee холбогч

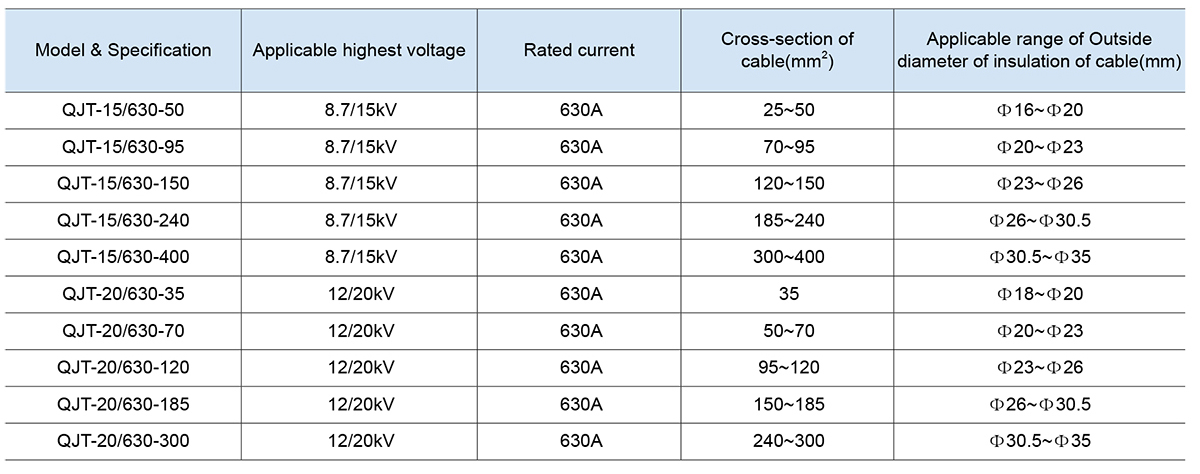

Төрөл бүрийн тодорхойлолт

Дүгнэлт

Хамгаалах 630A IEC төрлийн дэг холбогч, шилжүүлэгчийн хайрцаг болон кабелийн салааны хайрцгийн хананд шууд холбогдоно. Шилжүүлэгчийн кабинет болон кабелийн салаа хайрцагт бүрэн тусгаарлагдсан аюулгүйн хэлхээг хангана.Сүүл нь тусгаарлагч залгуураар шууд залгагдаж болохоос гадна холболтын дараа холболтыг сунгаж болно
Толгойн эсвэл арын холбогч нь хүчдэл сааруулагчтай.
630А-ийн угсармал холболтоор дамжуулан нэг фазын эсвэл гурван фазын тусгаарлагдсан кабель ба трансформатор, хуваарилах төхөөрөмж, салбар хайрцаг болон бусад тоног төхөөрөмжийг холбосон.
Бүтээгдэхүүн нь дотор болон гадна суурилуулахад тохиромжтой, тасралтгүй нэрлэсэн гүйдэл нь 630А (8 цагийн турш 900А хэт ачаалал).
Бүтээгдэхүүн нь тохиромжтой бут эсвэл залгуураар тоноглогдсон тохиолдолд бүрэн хамгаалагдсан, герметик тусгаарлах боломжтой холболтыг хангана.Усан доорх урт хугацааны болон бусад
Үйл ажиллагааны хүнд нөхцөл.
25мм² ~ 400мм² XLPE кабелийн хөндлөн огтлолын кабелийн хөндлөн огтлолын хувьд
