15кВ、25кВ/35кВ 200А тохой хэлбэрийн холбогч

IEEE төрлийн салдаг холбогч ба иж бүрдэл

Гүйцэтгэх стандарт

EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ)
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй, полимерээр бүрхэгдсэн металл ислийн хүчдэлийн хэмжигч

Хүчдэлийн шинж чанар

Одоогийн   шинж чанарууд

IEEE төрлийн Separable Connectors програмын шийдэл

15кВ、25кВ/35кВ 200А тохой хэлбэрийн холбогч

Дүгнэлт

Салгаж болох холбогч нь бүрэн тусгаарлагдсан, бүрэн битүүмжилсэн холбогч бөгөөд гадаа цахилгаан түгээх трансформатор, Америкийн кабинет хэлбэрийн трансформатор, цагираган үндсэн төхөөрөмж болон   кабелийн салааны хайрцаг, булсан трансформатор болон бусад цахилгаан тоног төхөөрөмж. Энэ нь 200А Т төрлийн холбогч, 200А шин, нэг дамжлагатай (Давхар төрөл) аппаратын бут, Америкийн шкаф төрлийн трансформаторын ачаалал хувиргах холбогч дээр суурилуулах боломжтой.
Тоног төхөөрөмжийн цэнэгийн төлөвийг шалгахын тулд туршилтын цэгүүдийг шууд монитор суурилуулж, мөн цөмийн фазын шаардлагыг хангах боломжтой.
Дамжуулагч саваа холбогч нуман унтраах материал, энэ нь төрийн үйл ажиллагаанд цэнэглэгдсэн байж болно, гэхдээ богино залгааны гүйдэл таслах боломжгүй;одоогийн 200А-г нээх ачааллын унтраалга болгон ашиглаж болно.
25мм² ~ 400мм² хөндлөн огтлолтой XLPE кабелийн хувьд тохиромжтой.

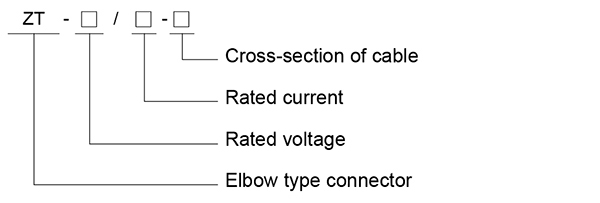

Төрөл бүрийн тодорхойлолт

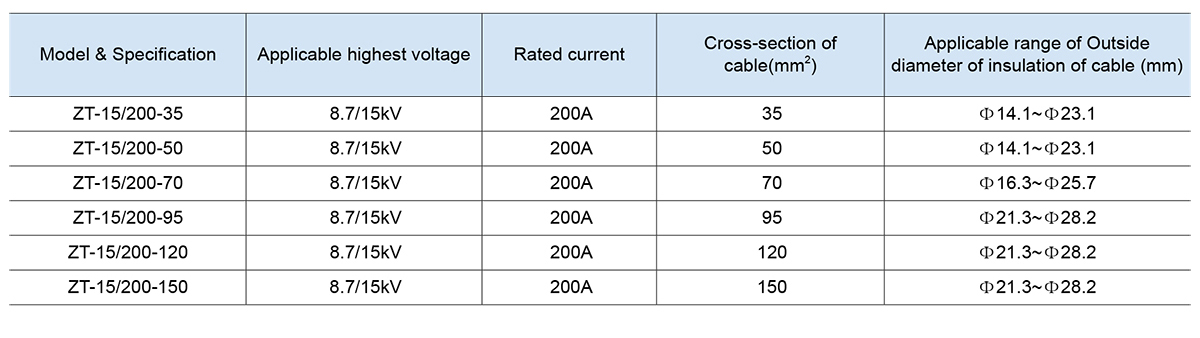

15КВ загвар ба тодорхойлолт

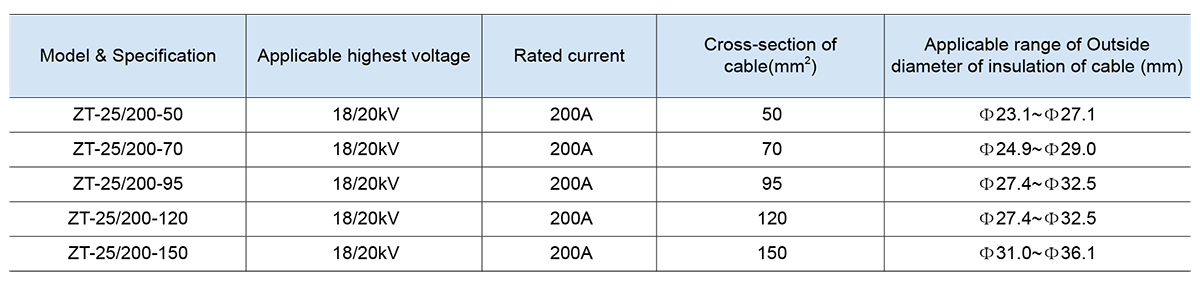

25 кВ-ын загвар ба тодорхойлолт

35КВ загвар ба тодорхойлолт

Стандарт савлагаа

Залгуурын шон
Силикон тос
Заавар гарын авлага
Түлхүүр
Алчуур
Холбогчийн их бие, туршилтын цэгийн таг,
Газардуулгын утас
Хавчих терминалууд
Тохирлын гэрчилгээ

Сав баглаа боодлын жагсаалт

15 КВ: 3ш/ хайрцаг GW: 3кг Хайрцагны хэмжээ: 24,5см×21см×21см
25 КВ: 3ш/ хайрцаг GW: 9кг Хайрцагны хэмжээ: 34см×27см×21см
35 КВ: 1ш/ хайрцаг GW: 5кг Хайрцагны хэмжээ: 28см×28см×10см

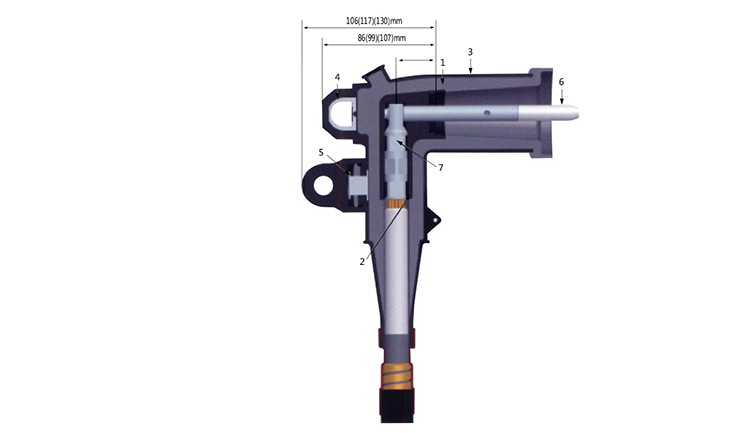

Бүтээгдэхүүний бүтэц
1、Ашиглалтын цагираг: Пүршний хавчаар бэхэлгээний цэг бүхий нэг ширхэг цутгасан зэвэрдэггүй ган үйлдлийн цагираг.
2、Дулаалгын давхарга: угсармал бүтээгдэхүүний өндөр чанарыг хангах тусгай томъёо, холих технологи   резин
3、Дотоод хагас дамжуулагч давхарга: цахилгаан талбайн стрессийг үр дүнтэй хянахын тулд угсармал дотоод хагас дамжуулагч давхарга.
4、Гадна хагас дамжуулагч давхарга: Угсармал гадна талын хагас дамжуулагч давхарга нь тусгаарлагч давхаргад нягт наалдаж, гадна талын хагас дамжуулагч давхаргыг газардуулна.
5、Нумтай саваа: Нуман унтраах функцтэй цагаан тугалга бүрсэн зэс саваа, , Түлхүүр ашиглан төхөөрөмжийн дамжуулагч холболтод шургуулна.
6、Терминалууд: Зэс эсвэл хөнгөн цагаан дамжуулагчийн бүх зэс эсвэл зэс, хөнгөн цагаан хавчих терминалууд.
7、Хүчдэлийн туршилт: Энэ нь шугамыг цахилгаанжуулсан эсэхийг шалгахад хэрэглэгддэг ба хүчдэлийн үзүүлэлтийг ашигладаг.

Халуун зөвлөгөө:
Захиалга өгөхдөө бүтээгдэхүүний загвар, хүчдэлийн түвшин, гүйдлийн түвшин, кабелийн материал, кабелийн хөндлөн огтлол, шууд харуулах төхөөрөмжтэй эсэх зэргийг зааж өгнө үү.
Хэрэв хэрэглэгчдэд тусгай шаардлага байгаа бол гэрээнд заана уу.
