Боломжийн байдал: | |
---|---|
ТТ
HAIVOL
EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ)
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
T төрлийн холбогч нь бүрэн тусгаарлагдсан, бүрэн битүүмжилсэн, газар доорх өндөр хүчдэлийн кабелийн холболтод ашиглагддаг. Америкийн кабинетийн төрлийн трансформатор, цагираган үндсэн нэгж ба кабелийн салбар хайрцаг.Тасралтгүй ажиллах гүйдэл нь 600А, холбогдох үзүүлэлтийн кабелийг холбоно, Тохиромжтой, хурдан гэмтлийг олохын тулд туршилтын цэг дээр боломжит үзүүлэлтийг суурилуулж, мөн кабелийн гэмтлийн заагчийг суурилуулж болно.
T төрлийн холбогчийг 600A / 200A ачаалалтай холбох үед хувиргах холбогч, энэ нь 600А шугамыг 200А шугам болгон хувиргаж, дараа нь 200А тохой төрлийн холбогч ба Тохой төрлийн холбогчтой холбогчтой холбох боломжтой.
Их бие T төрлийн холбогч
Стресс конус
Заавар гарын авлага
Тохирлын гэрчилгээ
Хавчих терминалууд
Болт хадаас
Силикон тос
Тусгаарлагч залгуур
(хагас дамжуулагч төгсгөлийн таг багтана)
Тоосны таг
Алчуур
Дүгнэлт

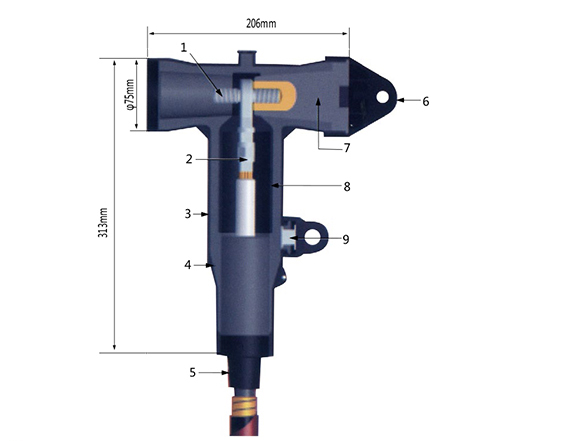

1、Боолтны бэхэлгээ: дамжуулагч ба ханцуйг ойр байлгахын тулд зэвэрдэггүй ган боолтыг авна.
2、 Тусгаарлагч давхарга: угсармал EPDM резинийн өндөр чанарыг хангах тусгай томъёо, холих технологи
3、Дотоод хагас дамжуулагч давхарга: цахилгаан талбайн стрессийг үр дүнтэй хянахын тулд угсармал дотоод хагас дамжуулагч давхарга.
4、Гадна хагас дамжуулагч давхарга: Угсармал гадна талын хагас дамжуулагч давхарга нь тусгаарлагч давхаргад нягт наалдаж, гадна талын хагас дамжуулагч давхаргыг газардуулна.
5、Тусгаарлагч залгуур: Эпокси давирхайн тусгаарлагч залгуур нь салаатай металл хэсгүүдтэй нягт хамтран ажиллах боломжийг олгоно.
6、Хагас дамжуулагч төгсгөлийн таг: Кабелийн холбогчийн төгсгөлийг битүүмжлэх ба ингэснээр төхөөрөмж нь бүрэн дэлгэц, бүрэн битүүмжилсэн функцтэй болно.
7、стресс конус: Усан битүүмжлэл, кабелийн даралтыг арилгахын тулд кабелийн холбогч ашиглан өөр өөр хэмжээтэй хүчдэлийн конус.
8、 Газардуулгын нүх: Газардуулгын утсыг холбохын тулд гаднах бамбай руу урьдчилан утастай.
9、Терминалууд: Зэс эсвэл хөнгөн цагаан дамжуулагчийн бүх зэс эсвэл зэс, хөнгөн цагаан хавчих терминалууд.
10、Хүчдэлийн туршилт: Энэ нь шугамыг цахилгаанжуулсан эсэхийг шалгахад хэрэглэгддэг ба хүчдэлийн үзүүлэлтийг ашигладаг.
Халуун зөвлөгөө:

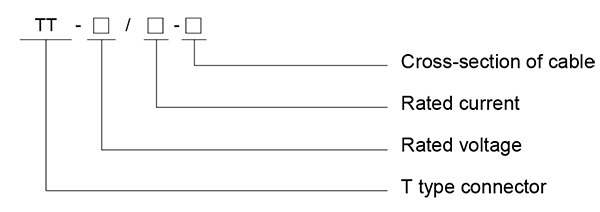

Захиалга өгөхдөө бүтээгдэхүүний загвар, хүчдэлийн түвшин, гүйдлийн түвшин, кабелийн материал, кабелийн хөндлөн огтлол, шууд харуулах төхөөрөмжтэй эсэх зэргийг зааж өгнө үү.
Хэрэв хэрэглэгчдэд тусгай шаардлага байгаа бол гэрээнд заана уу.
EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ)
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулагдсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй полимерээр бүрхэгдсэн металл ислийн гүйдэл сааруулагч
T төрлийн холбогч нь бүрэн тусгаарлагдсан, бүрэн битүүмжилсэн, газар доорх өндөр хүчдэлийн кабелийн холболтод ашиглагддаг. Америкийн кабинетийн төрлийн трансформатор, цагираган үндсэн нэгж ба кабелийн салбар хайрцаг.Тасралтгүй ажиллах гүйдэл нь 600А, холбогдох үзүүлэлтийн кабелийг холбоно, Тохиромжтой, хурдан гэмтлийг олохын тулд туршилтын цэг дээр боломжит үзүүлэлтийг суурилуулж, мөн кабелийн гэмтлийн заагчийг суурилуулж болно.
T төрлийн холбогчийг 600A / 200A ачаалалтай холбох үед хувиргах холбогч, энэ нь 600А шугамыг 200А шугам болгон хувиргаж, дараа нь 200А тохой төрлийн холбогч ба Тохой төрлийн холбогчтой холбогчтой холбох боломжтой.
Их бие T төрлийн холбогч
Стресс конус
Заавар гарын авлага
Тохирлын гэрчилгээ
Хавчих терминалууд
Болт хадаас
Силикон тос
Тусгаарлагч залгуур
(хагас дамжуулагч төгсгөлийн таг багтана)
Тоосны таг
Алчуур
Дүгнэлт
1、Боолтны бэхэлгээ: дамжуулагч ба ханцуйг ойр байлгахын тулд зэвэрдэггүй ган боолтыг авна.
2、 Тусгаарлагч давхарга: угсармал EPDM резинийн өндөр чанарыг хангах тусгай томъёо, холих технологи
3、Дотоод хагас дамжуулагч давхарга: цахилгаан талбайн стрессийг үр дүнтэй хянахын тулд угсармал дотоод хагас дамжуулагч давхарга.
4、Гадна хагас дамжуулагч давхарга: Угсармал гадна талын хагас дамжуулагч давхарга нь тусгаарлагч давхаргад нягт наалдаж, гадна талын хагас дамжуулагч давхаргыг газардуулна.
5、Тусгаарлагч залгуур: Эпокси давирхайн тусгаарлагч залгуур нь салаатай металл хэсгүүдтэй нягт хамтран ажиллах боломжийг олгоно.
6、Хагас дамжуулагч төгсгөлийн таг: Кабелийн холбогчийн төгсгөлийг битүүмжлэх ба ингэснээр төхөөрөмж нь бүрэн дэлгэц, бүрэн битүүмжилсэн функцтэй болно.
7、стресс конус: Усан битүүмжлэл, кабелийн даралтыг арилгахын тулд кабелийн холбогч ашиглан өөр өөр хэмжээтэй хүчдэлийн конус.
8、 Газардуулгын нүх: Газардуулгын утсыг холбохын тулд гаднах бамбай руу урьдчилан утастай.
9、Терминалууд: Зэс эсвэл хөнгөн цагаан дамжуулагчийн бүх зэс эсвэл зэс, хөнгөн цагаан хавчих терминалууд.
10、Хүчдэлийн туршилт: Энэ нь шугамыг цахилгаанжуулсан эсэхийг шалгахад хэрэглэгддэг ба хүчдэлийн үзүүлэлтийг ашигладаг.
Халуун зөвлөгөө:
Захиалга өгөхдөө бүтээгдэхүүний загвар, хүчдэлийн түвшин, гүйдлийн түвшин, кабелийн материал, кабелийн хөндлөн огтлол, шууд харуулах төхөөрөмжтэй эсэх зэргийг зааж өгнө үү.
Хэрэв хэрэглэгчдэд тусгай шаардлага байгаа бол гэрээнд заана уу.
