EN 50181 Шингэнээр дүүргэсэн трансформатораас бусад төхөөрөмжид 1 кВ-оос дээш 52 кВ ба 250А-аас 2.5 кА хүртэл залгах хэлбэрийн бутнууд
EN 50180 Шингэнээр дүүргэсэн трансформаторын хувьд 1кВ-оос дээш 36кВ ба 250А-аас 3.15кА хүртэлх бутнуурууд
HD629.1 3.6/6(7.2)кВ-аас 20.8/36(42)кВ хүртэлх нэрлэсэн хүчдэлийн цахилгааны кабельд ашиглах нэмэлт дагалдах хэрэгслийн туршилтын шаардлага - 1-р хэсэг: шахмал тусгаарлагчтай кабель
IEC 60502.4 1кВ(U=1.2кВ)-аас 30кВ(U=36кВ) хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагч бүхий цахилгаан кабель ба тэдгээрийн дагалдах хэрэгсэл - 4-р хэсэг: 6кВ-аас 30кВ хүртэлх нэрлэсэн хүчдэлтэй кабельд зориулсан туршилтын шаардлага (U=) 36кВ）
lEc60099 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй, полимерээр бүрхэгдсэн металл ислийн хүчдэлийн хэмжигч
IEEE 386 600 В-оос дээш хүчдэлийн цахилгаан түгээх системд зориулсан салангид тусгаарлагдсан холбогч систем
GB11032 Системийн цоорхойгүй металл ислийн хүчдэл сааруулагч
JB/T 8952 Системийн цоорхойгүй, полимерээр бүрхэгдсэн металл ислийн хүчдэлийн хэмжигч

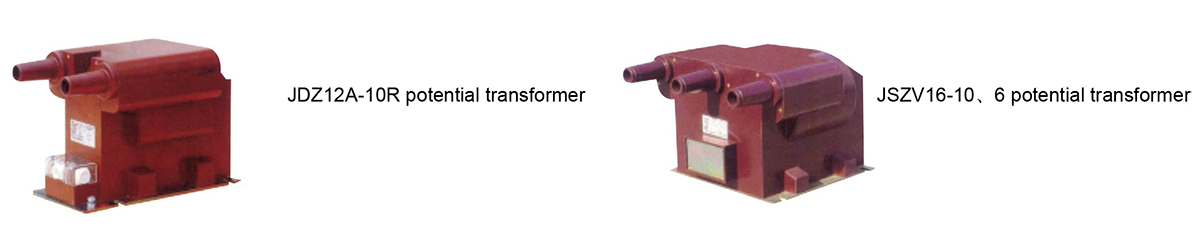

Тохой хэлбэрийн PT холбогчийг JDZ12A-10R трансформаторын бүрэн тусгаарлагч, бүрэн хамгаалалттай, бүрэн битүүмжилсэн холболт болгон ашигладаг бөгөөд энэ нь цахилгаан ажиллах механизмын ажиллах тэжээлийн хангамж эсвэл хэмжих хамгаалалтыг хангадаг.
35мм² ~ 50мм² хэмжээтэй 15кВ-ын XLPE кабелийн хөндлөн огтлолд хэрэглэнэ.
Техникийн шинж чанар
1、Бүрэн дулаалгатай, бүрэн битүүмжилсэн, бүрэн хамгаалагдсан гүйцэтгэлийн найдвартай байдлыг хангах, бусадтай харьцуулах, хэмжээ нь илүү авсаархан.
2、Төхөөрөмж цэнэглэгдсэн болон гэмтлийн төлөвийг харуулахын тулд туршилтын цэгийг дэлгэцийн цэг эсвэл алдааны заагчаар суулгаж болно.
3、Дотоод ба гадна бамбай дизайн нь цахилгаан талбайн бүтцийг илүү оновчтой болгож, гадна бамбай газардуулга, кабелийн толгойн гаднах гадаргууг үр дүнтэйгээр тэглэх боломжийг олгодог бөгөөд засвар үйлчилгээний явцад хувийн аюулгүй байдлыг хангана.
4、Залгуурыг кабелийн арын хэсэг болон агшилтын хоолойн агшилтын битүүмжлэлийн хооронд ашиглаж болох бөгөөд ингэснээр чийг нэвтрэхээс сэргийлнэ.
Стандарт савлагаа
Тохой хэлбэрийн PT холбогчтой их бие
Алчуур
Заавар гарын авлага
Туршилтын цэгийн таг
Хавчих терминалууд
Газардуулгын утас
Тохирлын гэрчилгээ
3 ширхэг / хайрцаг GW: 3кг Хайрцагны хэмжээ: 24см×19см×21см
