Цахилгааны инженерийн хувьд салгагч, салгах унтраалга эсвэл тусгаарлах унтраалга нь цахилгаан хэлхээг үйлчилгээ, засвар үйлчилгээ хийхэд бүрэн салгах зорилгоор ашигладаг.Эдгээрийг зөвхөн хэлхээг таслахад ашигладаг бөгөөд ихэвчлэн цахилгаан түгээх станц, дэд станцад байдаг бөгөөд машиныг тохируулах, засахын тулд жолоодлогын эх үүсвэрийг зайлуулах шаардлагатай байдаг.Салгагч нь гар болон мотортой байж болох ба тоног төхөөрөмж болон түүн дээр ажиллаж байгаа ажилтнуудын аюулгүй байдлыг хангах үүднээс системээс тусгаарлагдсан хэсгийг газардуулах зориулалттай газардуулгын унтраалгатай хослуулж болно. Өндөр хүчдэлийн тусгаарлах унтраалга нь цахилгаан дэд станцуудад ашиглагддаг. таслуур, трансформатор, дамжуулах шугам гэх мэт төхөөрөмжийг засвар үйлчилгээ хийхэд тусгаарлахыг зөвшөөрнө.Салгагч нь ихэвчлэн хэлхээний хэвийн удирдлагад зориулагдаагүй, зөвхөн аюулгүй байдлын тусгаарлалтанд зориулагдсан байдаг.Ачааллын унтраалга ба таслуураас ялгаатай нь салгагч нь цахилгаан нумыг дарах механизмгүй байдаг бөгөөд энэ нь өндөр гүйдэл дамжуулагч дамжуулагчийг цахилгаан тасалдуулах үед үүсдэг.Иймээс тэдгээр нь гүйдэл нь бусад хяналтын төхөөрөмжөөр таслагдсаны дараа л нээгдэх зориулалттай, маш бага таслах хүчин чадалтай, ачаалалгүй төхөөрөмж юм.
GW1-36
HAIVOL
Дүгнэлт
GW1-12(36)/630-20(25) гадаа хувьсах гүйдлийн өндөр хүчдэлийн салгах унтраалга (богино хугацаанд салгах унтраалга) нь 50/60 Гц хүчдэлтэй боловч ачаалалгүй хэлхээг нээх, хаахад хэрэглэгддэг, 12(36)кВ цахилгаан систем, Бохирдлын эсрэг төрлийг ноцтой бохирдлын бүсэд ашиглаж болно.Гурван туйл холболт, сайн синхрон гүйцэтгэл.
Орчны нөхцөл
Өндөр: ≤3000м;
Орчны температур: -30℃ ~+40℃;
Салхины хурд: ≤35м/с;
Агаарын бохирдол: IV;
Газар хөдлөлтийн эрч хүч: ≤8 градус;
Мөсний зузаан: ≤10мм.

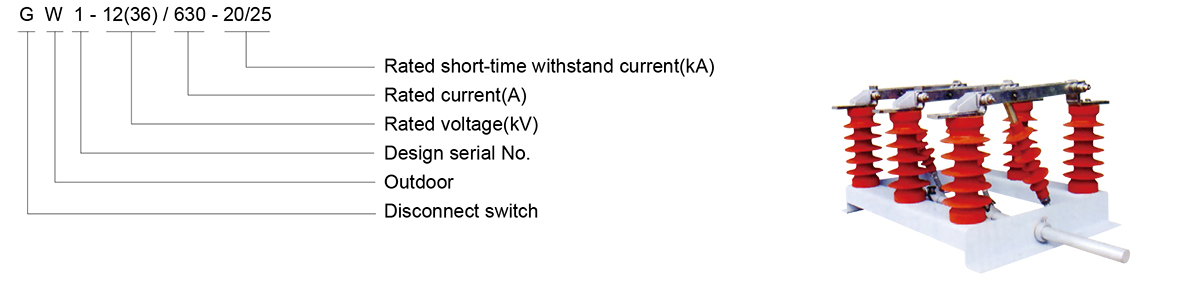

Загвар
Бүтцийн онцлог
Энэхүү салгах унтраалга нь хүрээ, үйл ажиллагааны тусгаарлагч, статик контактор, ир, холбох хаврын механизм гэх мэтээс бүрдэнэ.
Хүрээ: 5 мм-ийн дэгдээхэй нугалж хуягтай хавтан, бэхэлгээний шуудангийн тусгаарлагч хүртэл хүрээ дээр нүх байна.
Шуудангийн болон ашиглалтын тусгаарлагч: ZS-12, 36 цуврал гадаа гулзайлтын тусгаарлагчийг ашиглах, Мини эсэргүүцэх гулзайлтын ачаалал нь 4000Н.
Статик контактор: энэ нь нил ягаан өнгийн зэс хавтангаар хийгдсэн бөгөөд шуудангийн тусгаарлагч дээр бэхлэгдсэн.
Ир: энэ нь тэгш өнцөгт ягаан өнгийн зэс хавтангаар хийгдсэн бөгөөд даралтыг тохируулах зориулалттай булагтай.
CS□ механизмтай гадаа суурилуулсан босоо болон хэвтээ унтраалга.

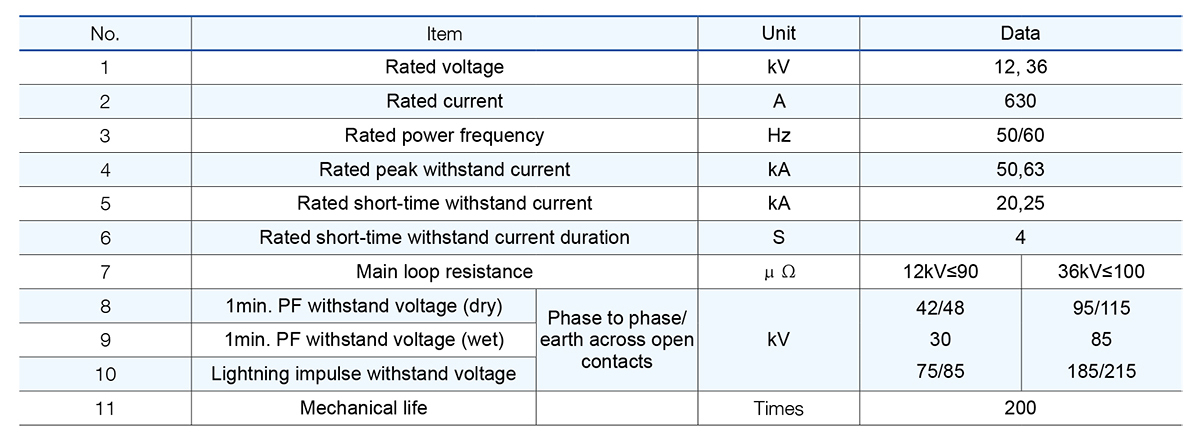

Техникийн тодорхойлолт

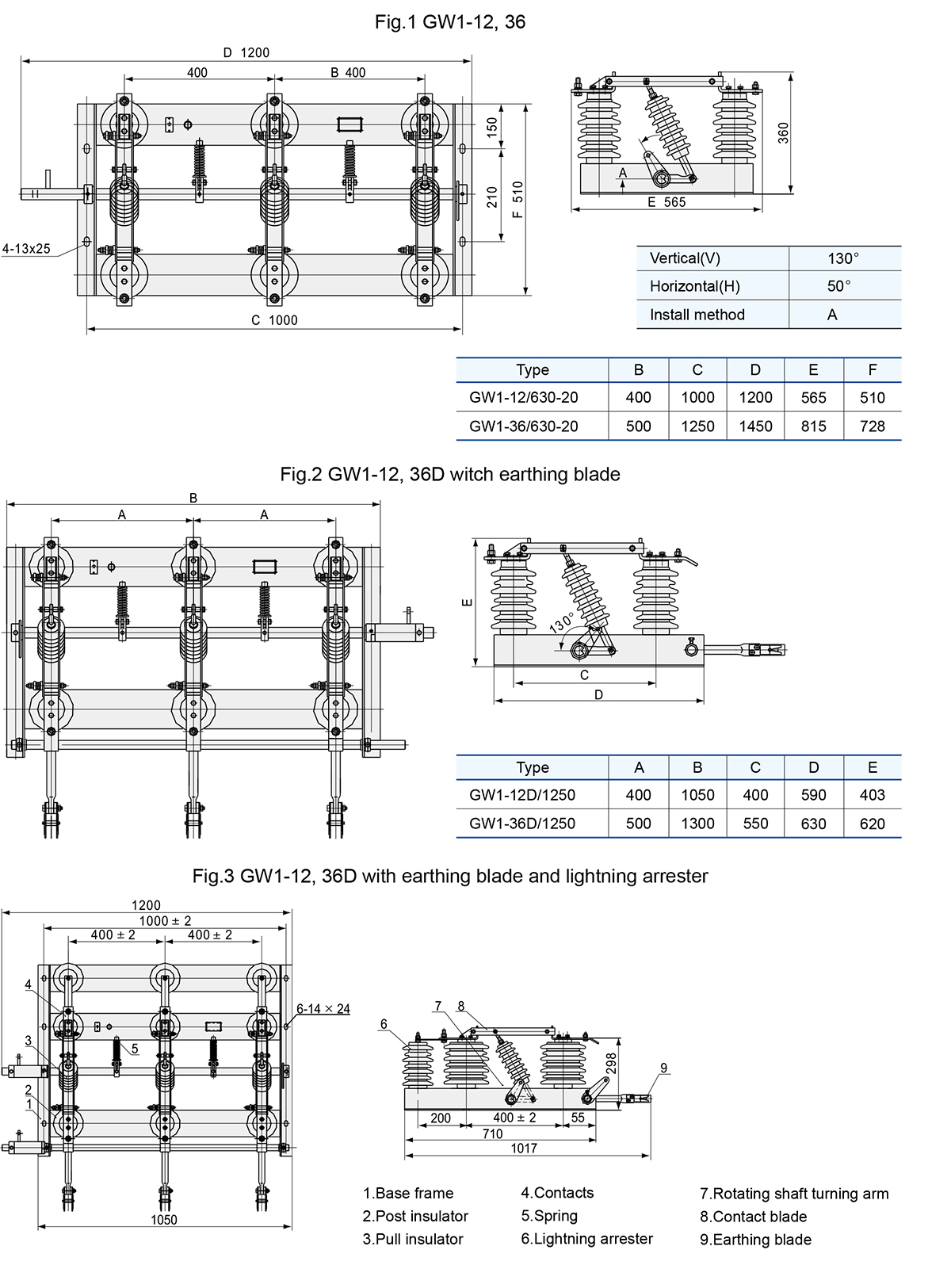

Тойм хэмжээ
Дүгнэлт
GW1-12(36)/630-20(25) гадаа хувьсах гүйдлийн өндөр хүчдэлийн салгах унтраалга (богино хугацаанд салгах унтраалга) нь 50/60 Гц хүчдэлтэй боловч ачаалалгүй хэлхээг нээх, хаахад хэрэглэгддэг, 12(36)кВ цахилгаан систем, Бохирдлын эсрэг төрлийг ноцтой бохирдлын бүсэд ашиглаж болно.Гурван туйл холболт, сайн синхрон гүйцэтгэл.
Орчны нөхцөл
Өндөр: ≤3000м;
Орчны температур: -30℃ ~+40℃;
Салхины хурд: ≤35м/с;
Агаарын бохирдол: IV;
Газар хөдлөлтийн эрч хүч: ≤8 градус;
Мөсний зузаан: ≤10мм.
Загвар
Бүтцийн онцлог
Энэхүү салгах унтраалга нь хүрээ, үйл ажиллагааны тусгаарлагч, статик контактор, ир, холбох хаврын механизм гэх мэтээс бүрдэнэ.
Хүрээ: 5 мм-ийн дэгдээхэй нугалж хуягтай хавтан, бэхэлгээний шуудангийн тусгаарлагч хүртэл хүрээ дээр нүх байна.
Шуудангийн болон ашиглалтын тусгаарлагч: ZS-12, 36 цуврал гадаа гулзайлтын тусгаарлагчийг ашиглах, Мини эсэргүүцэх гулзайлтын ачаалал нь 4000Н.
Статик контактор: энэ нь нил ягаан өнгийн зэс хавтангаар хийгдсэн бөгөөд шуудангийн тусгаарлагч дээр бэхлэгдсэн.
Ир: энэ нь тэгш өнцөгт ягаан өнгийн зэс хавтангаар хийгдсэн бөгөөд даралтыг тохируулах зориулалттай булагтай.
CS□ механизмтай гадаа суурилуулсан босоо болон хэвтээ унтраалга.
Техникийн тодорхойлолт
Тойм хэмжээ
