Аянга баригчийн өндөр хүчдэлийн салгагч

Хүчдэл сааруулагчийн тусгай дагалдах хэрэгслийн хувьд салгагчийг хүчдэл сааруулагчтай цуваа холбож ашигладаг. Зорилго нь хүчдэлийн давтамжийн богино залгааны гүйдлийг ашиглан хүчдэл сааруулагч хэвийн бус ажиллах үед салгагчийг ажиллуулж, газардуулгын төгсгөл салгагчийг автоматаар салгаж, ослыг цаашид өргөжүүлэхгүйн тулд arrester ажиллахаа больсон бөгөөд гэмтэлтэй хүчдэлийн хэмжигчийг харагдахуйц болгодог бөгөөд энэ нь засвар үйлчилгээний ажилтнуудад тохиромжтой бөгөөд засвар үйлчилгээ, солих үед гэмтэл олдог.Аянга хэмжигч хэвийн ажиллаж байх үед салгагч ажиллахгүй бөгөөд бага эсэргүүцэлтэй байдаг нь систем болон аянга хамгаалагчийн анхны ажлын төлөвт нөлөөлөхгүй.Хамгаалалтын функцууд нь тасралтгүй эрчим хүчний хангамжийг хангадаг бөгөөд ингэснээр хүчдэлийн хэмжигч нь 'засвар үйлчилгээгүй' ашиглалтын шаардлагыг бүрэн хангадаг.Европ болон АНУ, Япон, Зүүн өмнөд Ази болон бусад улс орон, бүс нутгуудад эрчим хүчний сүлжээнд ажилладаг түгээлтийн төрлийн хүчдэл сааруулагч, цахилгаан станцын төрлийн хүчдэл сааруулагч, шугамын төрлийн хүчдэлийн хэмжигч нь ихэвчлэн салгагч ашигладаг.Ашиглалтын болон гүйцэтгэлийн зарчмын дагуу салгагчийг дулааны хайлмал салгагч ба дулааны тэсрэлтийн салгагч гэж хуваана.Дулааны хайлмал салгагч нь таслах зорилгод хүрэхийн тулд салгагч дахь хайлшны гал хамгаалагчийг (эсвэл гагнуур) хайлуулахын тулд бүтэлгүйтсэн хэмжигчээр дамжин урсах богино залгааны гүйдлийг ашигладаг.Нуман нь төхөөрөмжид үүсдэг бөгөөд дулааны тэсрэлтийн элементийг салгах зорилгод хүрэхийн тулд дэлбэрдэг.

Боломжийн байдал:



Лавлагаа Сагсанд нэмэх

Загвар:
TL-03

Бүтээгдэхүүний тодорхойлолт

Манай компанийн үйлдвэрлэсэн шинэ төрлийн салгагч нь хурдан ажиллах шинж чанартай бөгөөд заасан гүйдлийн нөлөөлөл, үйл ажиллагааны ачааллыг тэсвэрлэх чадвартай.Техникийн бүх үзүүлэлтүүд нь IEC 60099-4:2014 стандартын шаардлагад нийцэж байгаа. Хэсэг 4: Хувьсах гүйдлийн системийн стандартын цоорхойгүй металл исэл хэмжигч.

Гайхалтай давуу талууд:

1. Ашиглалтын гүйдлийн өргөн хүрээ

Энэ нь зөвхөн том цахилгаан давтамжийн эвдрэлийн гүйдлийн үед (>50А) төдийгүй бага зэргийн гүйдлийн (50мА) үед салгаж болно.

2. Таслах хурд хурдан байна

Энэ нь зөвхөн янз бүрийн хүчдэлийн түвшин, янз бүрийн төрлийн хүчдэл сааруулагчид төдийгүй өөр өөр газардуулгын системд (төвийг сахисан газардуулга ба газардуулгын систем) таслагчийн дахин хаах функцтэй таарч болно.

3. Импульс тэсвэрлэх чадвар өндөр

2ms квадрат долгион ба 4/10μs өндөр гүйдлийн нөлөөнд ямар ч үйлдэл байхгүй.

4. Механик бат бэх өндөр, битүүмжлэх чадвар сайтай

Энэ нь 36КВ-оос доош хүчдэлийн аянга хэмжигчтэй, мөн 36~220КВ-ын аянга хэмжигчтэй ч ашиглаж болно.

5. Суурилуулах, солиход хялбар

Урсгалтай гадаад интерфэйс нь найдвартай бөгөөд цуврал холболтоор хүчдэлийн хэмжигчтэй холбоход тохиромжтой бөгөөд солих нь маш тохиромжтой.

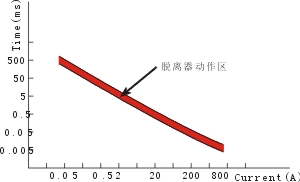

Цаг хугацаа болон одоогийн шинж чанарууд

Одоогийн （A）

0.05

0.5

2

20

200

800

Цаг (S)

300

-

400

50

-

70

4

-

6

0.4

-

0.5

0.03

-

0.04

0.008

-

0.015

Импульсийн гүйдлийг тэсвэрлэх чадвар
Загвар	TLB-400	TLB-800	Тайлбар
2мС Урт хугацааны гүйдлийн импульсийн тэсвэрлэх чадвар（A）	400	800	арга хэмжээ байхгүй
4/10μS Өндөр гүйдлийн импульсийн тэсвэрлэх чадвар（кВ）	100	100	арга хэмжээ байхгүй

Суурилуулалтын арга

36КВ-аас доош хүчдэлийн түвшинтэй хүчдэлийн хэмжигчийг тусгаарлагч хаалтаар суурилуулсан.Хэт хэмжигдэхүүнийг тусгаарлагч хаалтаар бэхэлсэн бөгөөд салгагчийг хүчдэлийн хязгаарлагчийн доод терминал дээр суурилуулсан.Газардуулгын утсыг 3000 мм орчим урттай сүлжсэн зөөлөн зэс утсаар хийсэн бөгөөд хүчдэл сааруулагчийн бие нь тусгаарлагдсаны дараа хангалттай тусгаарлагч зайтай байх болно.
