K төрөл
HAIVOL
HAIVOL брэндийн гал хамгаалагчийн холбоосууд нь дунд хүчдэлийн цахилгаан системийн хэт гүйдлийн найдвартай хамгаалалтыг санал болгодог. K, T, H, SLOW-FAST гэсэн төрлүүдтэй эдгээр гал хамгаалагчийн холбоосууд нь нарийн ажиллагаатай, удаан эдэлгээтэй, олон улсын стандартад нийцсэн байхаар бүтээгдсэн.
Олон улсын хамгийн сүүлийн үеийн стандартын дагуу үйлдвэрлэж, туршсан: IEC 60282-2:2008, IEEE Std C37.41-2008 & IEEE Std C37.42-2009
Төрөл бүрийн төрлөөр авах боломжтой: K, T, H, болон SLOW-FAST гал хамгаалагчийн холбоосууд
Маш сайн механик хүч чадал, чичиргээ болон өндөр гүйдлийн нөлөөнд тэсвэртэй
Бага гүйдлийн хэт ачааллын гэмтэлд нуман унтраах өндөр үзүүлэлттэй
Гал хамгаалагчийн цоорхойд суулгахад хялбар, ихэр гахайн сүүлний сонголт байдаг
Цагийн гүйдлийн үнэн зөв шинж чанарууд
Ампер | Товчлуурын диаметр мм | Нуман унтраах хоолойн хэмжээ мм |
0.4Ампер 0.6Ампер 0.7Ампер 1.0Ампер 1.3Ампер 1.4Ампер 1.6Ампер 2.1Ампер 3.1Ампер 3.5Ампер 4.2Ампер 5.2Ампер 6.3Ампер 7.0Ампер 7.8Ампер 10.4Ампер 14Ампер 21Ампер 32Ампер | ∅12.50 | ∅8.0*130 |
| 46Ампер | ∅19.00 | ∅10.0*130 |
11-15кв Гал хамгаалагчийн урт 21'(533мм)
24-27кв Гал хамгаалагчийн урт 23'(584мм)
33-38кв Гал хамгаалагчийн урт 31'(787мм)
Холбогдох гал хамгаалагчийг трансформаторын гүйдлийн цаг хугацааны шинж чанарын дагуу сонгоно.
ихэвчлэн трансформаторын нэрлэсэн гүйдлийн дагуу.

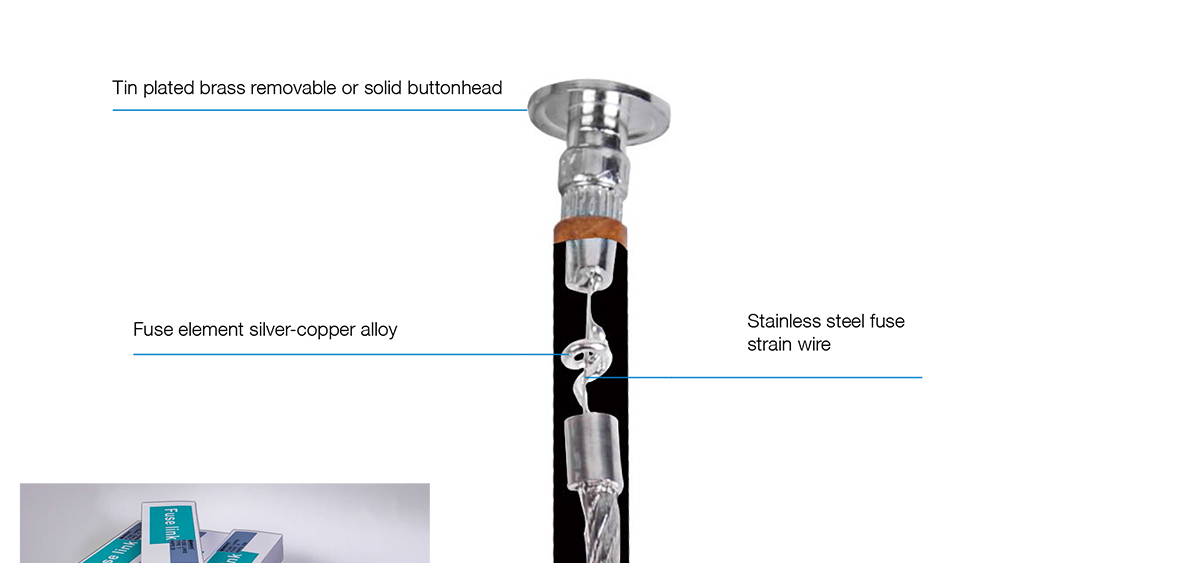

Уусдаг элемент: Хамгийн оновчтой дамжуулалт ба хайлах шинж чанар бүхий мөнгө-зэс хайлшаар хийгдсэн
Нуман унтраах хоолой: Нуман унтраах маш сайн шинж чанартай материалаар хийгдсэн
Утас: Уусдаг элементийг бэхлэхэд ашигладаг өндөр бат бэх материал нь бат бөх чанарыг баталгаажуулдаг
Үйлдвэрлэлийн процесст ашигладаг нарийн технологи
Цаг хугацааны гүйдлийн үнэн зөв шинж чанарыг баталгаажуулах хатуу туршилтын журам
Олон улсын стандартыг дагаж мөрдөх нь тогтвортой чанарыг баталгаажуулдаг
Чичиргээ болон өндөр гүйдлийн нөлөөлөлд тэсвэртэй байдлыг шалгахын тулд хатуу механик бат бэхийн туршилт

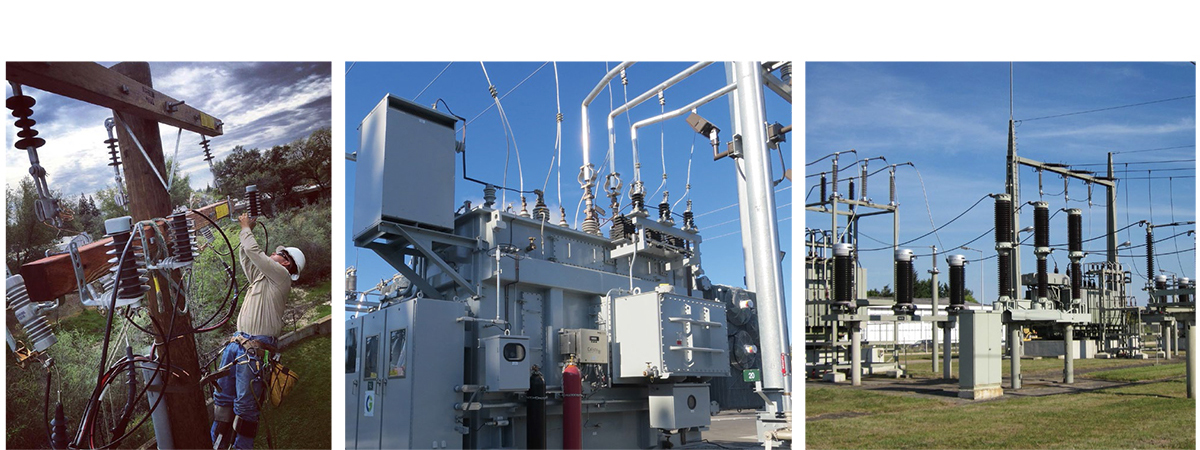

Түгээх трансформаторын хамгаалалтад ашиглахад тохиромжтой
Нэг фазын болон гурван фазын цахилгаан системд хоёуланд нь хэрэглэх боломжтой
Байгаль орчны янз бүрийн нөхцөлд гадаа суурилуулахад тохиромжтой
11кВ-аас 38кВ хүртэлх хүчдэлтэй цахилгааны сүлжээнд ашиглахыг зөвлөж байна.

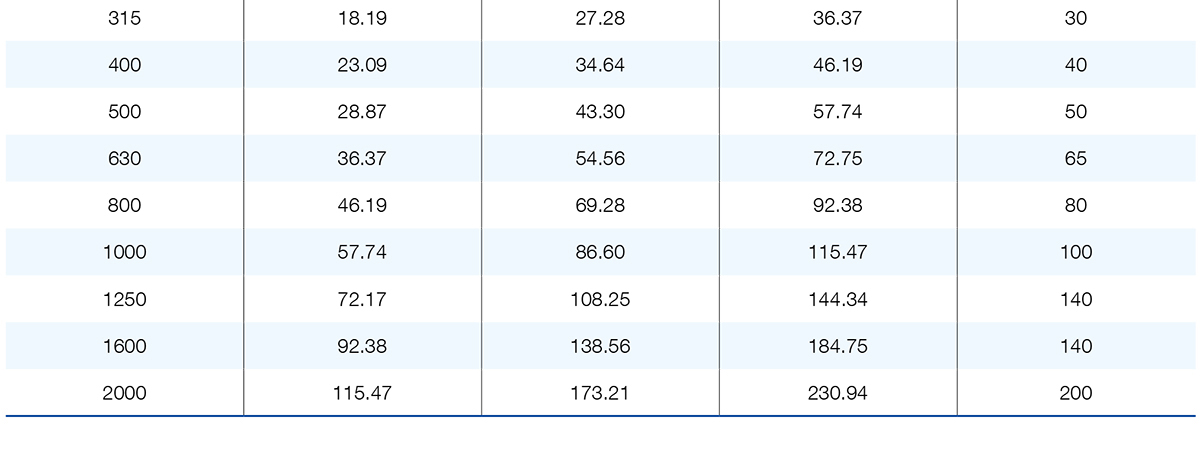

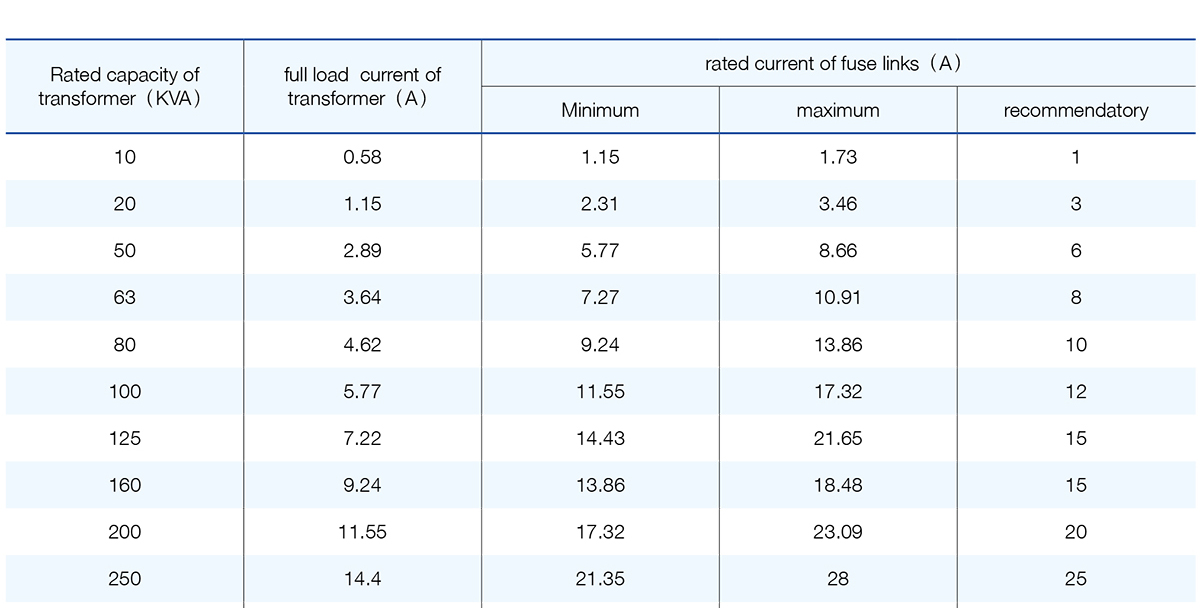

≤160кВА трансформаторын хувьд: Трансформаторын бүрэн ачааллын гүйдлээс 2-3 дахин их нэрлэсэн гүйдэлтэй гал хамгаалагчийг сонгоно.
Трансформаторын хувьд >160кВА: Трансформаторын бүрэн ачааллын гүйдлээс 1.5-2 дахин их нэрлэсэн гүйдэл бүхий гал хамгаалагчийн холбоосыг сонгоно.
