Боломжийн байдал: | |
---|---|

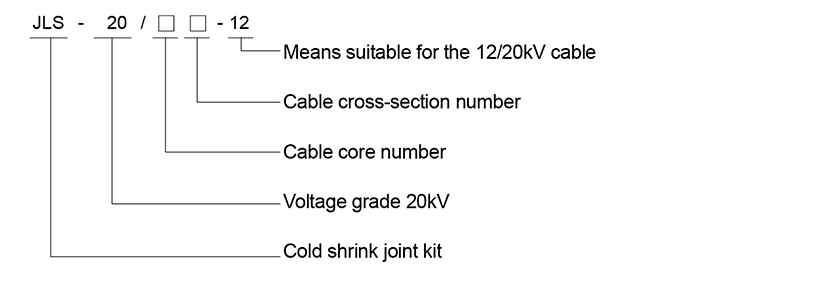

JLS-20/3 * 50-12
Бүрэн хүйтэн агших арга:
Гал түймэр болон тусгай хэрэгсэлгүйгээр зүгээр л зулын голыг зөөлөн татаж, кабелийн диаметртэй, кабелийн диаметртэй, Техникийн диаметртэй, CASKIATION-тэй нягтлан бодогч, CAPATION-тэй холболтыг анхаарч үзэх боломжтой.
Тусгаарлах найдвартай байдал:
Шингэн ба өндөр уян хатан байдлыг хангахын тулд шингэн силикон резинийг ашиглан. Суурилуулалтыг суулгасны дараа кабелийн биед байнгын радиаль даралтыг хадгалсны дараа байнгын радиаль даралтыг хадгална.
Тогтвортой гүйцэтгэл:
Хэт авианы гагнуурыг ашиглан гагнуурын гагнуурыг дэмжих, найдвартай байдал, тогтвортой байдал, тогтвортой байдал, доод хэвлийн хугацаа, бүтээгдэхүүний баталгаат хугацааг сайжруулах.
Найдвартай битүүмжлэл:
Ханиадны хурууны хурууны ханцуй, хүйтэн агуулгатай, хүйтэн агуулгатай дулаалгын хоолой, хүйтэн агшилтын хоолой, хүйтэн агшилт терминал терминал терминал терминал терминал терминал терминал терминал хоолойн хоолой; Дагалдах хэрэгслийн маш сайн тойм бүхий галт тэрэгний гурван давхаргыг бататгах,
Суулгахад хялбар:
Энгийн суурилуулалт, тохиромжтой үйл ажиллагаа, мастер хийхэд хялбар. Сулангийн зай нь богино, суурилуулах орон зайны эрэлт нь кабелийг урьдчилан таамаглах үед бага юм. Үлдсэн хүчийг гагнахгүйгээр гагнах, эсвэл зэс утсаар бэхлэх, газрын голдуу терминал, терминал, илүү тохиромжтой, аюулгүй, найдвартай, аюулгүй, найдвартай.
Өргөн ашиглах:
Бохирдлын эсэргүүцэл, хөгшрөлтийн эсэргүүцэл, сайн үр дүнтэй, урт хугацааны болон тогтвортой, тогтвортой гүйцэтгэлд тэсвэртэй тэсвэр хатуужил, тэсвэр тэвчээр, эсэргүүцэл, Ялангуяа өндөр, хүйтэн, чийгтэй, чийгтэй, хүчтэй бохир, хүнд бохирдлын газар
Шингэн силикон резинэн материалын гол гүйцэтгэлийн үзүүлэлт
Серийн дугаар. | Зүйл | Үнэлэх | Шалгалтын стандарт | |
Дууссан силикон резин | Силикон риликон резин | |||
1 | Хатуу байдал jis a | 40 ± 5 | 40 ± 5 | GB / T531 |
2 | Суналтын хүч чадал mpa | ≥ 6.5 | ≥ 6.5 | GB / T528 |
3 | Таслахад зориулсан суналт% | ≥ 650 | ≥ 650 | GB / T528 |
4 | Нүхний хүч n / mm | ≥ 30 | ≥ 30 | GB / T529 |
5 | Гүн хэмжөслийн урсгал | ≥ 5.0 × 10 ^ 14 | ≤ 1.5 × 10 ^ 3 | GB / T1692 |
6 | Баталгаат байдал (50mhz) | 2.8-3.5 | GB / T1693 | |
7 | Диэлектрик алдагдалд | ≤ 0.01 | GB / T1693 | |
8 | Эсрэг мөрдөх | ≥ 1A3.5 | GB / T6553 | |
9 | Dielectrical Convery COMPER KV / MM | ≥ 26 | GB / T1695 | |
10 | Суналтын багц | ≤ 10% |
Хүйтэн бороохон кабель дагалдах хэрэгслийн найдвартай стресс хянах арга
Одоогийн байдлаар 35 KV ба түүнээс доош түвшний кабелийн контекст, стрессийн контекст, стресс нь стрессийн конус ба стресстэй горимууд байдаг. Стрессийн конусын аргыг ашиглан цахилгаан талбайн стрессийн концентрацийг ашиглах нь цахилгааны үүднээс хамгийн найдвартай, хамгийн найдвартай арга юм. Дуусгах конусыг гадагшлуулах замаар стресс конус үүсгэх замаар бүрээ хэлбэртэй, цахилгаан талбайн гадаргуугийн гаднах гадаргуугийн гаднах гадаргууг сайжруулаарай. Энэ нь стресс конусын конусын конусыг 110 кВ буюу түүнээс дээш хүчдэлийн системд нэгэн төрлийн цахилгаан талбайг эмчлэх. Хэрэв стресс хянах хоолойг сонгох бол материалын гүйцэтгэл нь тогтвортой, кабель, кабель, кабель кабель, кабель тусгаарлагч биш тул стресс конусын хяналтын горим. |
Хүйтэн агших кабелийн үнэлгээний стандарт
GB11033333 / 3/35 KV Power кабель кабелийн хэрэгслүүдээс өндөр үнэлгээ өгөх үндсэн цехат.
IEC60502 тусгаарлагдсан цахилгаан кабель ба түүний үнэлгээч, түүний үнэлгээчдын үзүүлбэр 1 кВ-аас 30 кВт хүртэл.
GB5589 кабелийн үнэлгээний туршилтын журам.
GB9327 кабелийн дамжуулагч шахалтын болон механик холболтын үений туршилтын журам.
GB / T143115 ХУУЛЬ, ХӨДӨЛГӨӨ, хөнгөн цагаан цогцт зэрэглэлийн хэсгийг холбох хоолой, бариул.
Jb7829Энэ дотор болон гадаа дулааны хэмжээ нь 26/35 KV-ээс өндөргүй байна.
ГБ / T127066.4-2002 Дамжуулсан цахилгаан кабелийн дөрөв дэх хэсэг нь 10 кВт-аас 10 квадратын дагалдах хэрэгсэл: Power ACCAL CAPTACE CAPTACE-ийн дагалдах хэрэгслүүд 6 кВт кабелийн дагалдах хэрэгсэлд 6 кВт кабель.
JB / T 10740-2007 Тусгаарлагдсан цахилгаан кабель кабелийн зэрэглэл нь 3kv (um = 7.2KV) 35кв (UM = 7.2KV) -ийг 35кв (um = 40.5 кв).
Jb / t 8144-1999 он. Үнэлгээтэй хүчдэлийн кабелийн хэрэгслүүд нь 26 / 35KV-ээс ихгүй байна.
GB311.1-19997 өндөр хүчдэл, хувиргах тоног төхөөрөмжийн тусламжтайгаар дулаалгын зохицуулалт.
GB / T 311.2-2002 дулаалга хийх зохицуулалт.
GB50150-2008 Цахилгаан төхөөрөмж суурилуулагч самжлын тоног төхөөрөмжийн Төвлөлийн стандарт.
DL / T 620-19997 Хэт их үл тоомсорлох, дулааны тоног төхөөрөмжийг ac Цахилгаан төхөөрөмж.
Бүтээгдэхүүний програмын хүрээ
Бидний үйлдвэрлэсэн хүйтэн бага агуулгын цуврал: үнэлгээг тоосон 50 өргөн хүрээтэй полинолет хуванцар дэвсгэр юм: 10-6-6-6-6 энгийн урд дурдсан полиуреидт полин бус полиэст кологт кокондоны таг
Үнэлэгдсэн хүчдэл 8.7 / 10KV, 8.7 / 10KV, 8.7 / 15KV, нэрлэсэн хэсэг: 25-630 мм;
Үнэлэгдсэн хүчдэл 12/20KV, 18 / 20KV, нэрлэсэн хэсэг: 25-400 мм;
Үнэлэгдсэн хүчдэл 21 / 35KV, 26 / 35KV, нэрлэсэн хэсэг: 50-500 мм;
Нэг цөм ба гурван ширхэг полиэтилен тусгаарлагдсан ба
резинээр тусгаарлагдсан цахилгаан кабель.
Програмын орчин, нөхцөл
Байгаль орчны бохирдлын түвшин: Түвшин IV бохирдсон газар;
Дулааны түвшин, одоогийн даацын хүчин чадал, урттай хүчин чадал, урт хугацааны температур, богино хэлхээний температур гэх мэт. Цахилгаан эрчим хүчний үйлдвэрлэлд өргөн хэрэглэгддэг, газрын тос, химийн бодис
Инженер, төмөр, төмөр зам, төмөр, ган, Ган, гаталь. Ялангуяа давсны манан, өндөр чийглэг,
Бүрэн хүйтэн агших арга:
Гал түймэр болон тусгай хэрэгсэлгүйгээр зүгээр л зулын голыг зөөлөн татаж, кабелийн диаметртэй, кабелийн диаметртэй, Техникийн диаметртэй, CASKIATION-тэй нягтлан бодогч, CAPATION-тэй холболтыг анхаарч үзэх боломжтой.
Тусгаарлах найдвартай байдал:
Шингэн ба өндөр уян хатан байдлыг хангахын тулд шингэн силикон резинийг ашиглан. Суурилуулалтыг суулгасны дараа кабелийн биед байнгын радиаль даралтыг хадгалсны дараа байнгын радиаль даралтыг хадгална.
Тогтвортой гүйцэтгэл:
Хэт авианы гагнуурыг ашиглан гагнуурын гагнуурыг дэмжих, найдвартай байдал, тогтвортой байдал, тогтвортой байдал, доод хэвлийн хугацаа, бүтээгдэхүүний баталгаат хугацааг сайжруулах.
Найдвартай битүүмжлэл:
Ханиадны хурууны хурууны ханцуй, хүйтэн агуулгатай, хүйтэн агуулгатай дулаалгын хоолой, хүйтэн агшилтын хоолой, хүйтэн агшилт терминал терминал терминал терминал терминал терминал терминал терминал хоолойн хоолой; Дагалдах хэрэгслийн маш сайн тойм бүхий галт тэрэгний гурван давхаргыг бататгах,
Суулгахад хялбар:
Энгийн суурилуулалт, тохиромжтой үйл ажиллагаа, мастер хийхэд хялбар. Сулангийн зай нь богино, суурилуулах орон зайны эрэлт нь кабелийг урьдчилан таамаглах үед бага юм. Үлдсэн хүчийг гагнахгүйгээр гагнах, эсвэл зэс утсаар бэхлэх, газрын голдуу терминал, терминал, илүү тохиромжтой, аюулгүй, найдвартай, аюулгүй, найдвартай.
Өргөн ашиглах:
Бохирдлын эсэргүүцэл, хөгшрөлтийн эсэргүүцэл, сайн үр дүнтэй, урт хугацааны болон тогтвортой, тогтвортой гүйцэтгэлд тэсвэртэй тэсвэр хатуужил, тэсвэр тэвчээр, эсэргүүцэл, Ялангуяа өндөр, хүйтэн, чийгтэй, чийгтэй, хүчтэй бохир, хүнд бохирдлын газар
Шингэн силикон резинэн материалын гол гүйцэтгэлийн үзүүлэлт
Серийн дугаар. | Зүйл | Үнэлэх | Шалгалтын стандарт | |
Дууссан силикон резин | Силикон риликон резин | |||
1 | Хатуу байдал jis a | 40 ± 5 | 40 ± 5 | GB / T531 |
2 | Суналтын хүч чадал mpa | ≥ 6.5 | ≥ 6.5 | GB / T528 |
3 | Таслахад зориулсан суналт% | ≥ 650 | ≥ 650 | GB / T528 |
4 | Нүхний хүч n / mm | ≥ 30 | ≥ 30 | GB / T529 |
5 | Гүн хэмжөслийн урсгал | ≥ 5.0 × 10 ^ 14 | ≤ 1.5 × 10 ^ 3 | GB / T1692 |
6 | Баталгаат байдал (50mhz) | 2.8-3.5 | GB / T1693 | |
7 | Диэлектрик алдагдалд | ≤ 0.01 | GB / T1693 | |
8 | Эсрэг мөрдөх | ≥ 1A3.5 | GB / T6553 | |
9 | Dielectrical Convery COMPER KV / MM | ≥ 26 | GB / T1695 | |
10 | Суналтын багц | ≤ 10% |
Хүйтэн бороохон кабель дагалдах хэрэгслийн найдвартай стресс хянах арга
Одоогийн байдлаар 35 KV ба түүнээс доош түвшний кабелийн контекст, стрессийн контекст, стресс нь стрессийн конус ба стресстэй горимууд байдаг. Стрессийн конусын аргыг ашиглан цахилгаан талбайн стрессийн концентрацийг ашиглах нь цахилгааны үүднээс хамгийн найдвартай, хамгийн найдвартай арга юм. Дуусгах конусыг гадагшлуулах замаар стресс конус үүсгэх замаар бүрээ хэлбэртэй, цахилгаан талбайн гадаргуугийн гаднах гадаргуугийн гаднах гадаргууг сайжруулаарай. Энэ нь стресс конусын конусын конусыг 110 кВ буюу түүнээс дээш хүчдэлийн системд нэгэн төрлийн цахилгаан талбайг эмчлэх. Хэрэв стресс хянах хоолойг сонгох бол материалын гүйцэтгэл нь тогтвортой, кабель, кабель, кабель кабель, кабель тусгаарлагч биш тул стресс конусын хяналтын горим. |
Хүйтэн агших кабелийн үнэлгээний стандарт
GB11033333 / 3/35 KV Power кабель кабелийн хэрэгслүүдээс өндөр үнэлгээ өгөх үндсэн цехат.
IEC60502 тусгаарлагдсан цахилгаан кабель ба түүний үнэлгээч, түүний үнэлгээчдын үзүүлбэр 1 кВ-аас 30 кВт хүртэл.
GB5589 кабелийн үнэлгээний туршилтын журам.
GB9327 кабелийн дамжуулагч шахалтын болон механик холболтын үений туршилтын журам.
GB / T143115 ХУУЛЬ, ХӨДӨЛГӨӨ, хөнгөн цагаан цогцт зэрэглэлийн хэсгийг холбох хоолой, бариул.
Jb7829Энэ дотор болон гадаа дулааны хэмжээ нь 26/35 KV-ээс өндөргүй байна.
ГБ / T127066.4-2002 Дамжуулсан цахилгаан кабелийн дөрөв дэх хэсэг нь 10 кВт-аас 10 квадратын дагалдах хэрэгсэл: Power ACCAL CAPTACE CAPTACE-ийн дагалдах хэрэгслүүд 6 кВт кабелийн дагалдах хэрэгсэлд 6 кВт кабель.
JB / T 10740-2007 Тусгаарлагдсан цахилгаан кабель кабелийн зэрэглэл нь 3kv (um = 7.2KV) 35кв (UM = 7.2KV) -ийг 35кв (um = 40.5 кв).
Jb / t 8144-1999 он. Үнэлгээтэй хүчдэлийн кабелийн хэрэгслүүд нь 26 / 35KV-ээс ихгүй байна.
GB311.1-19997 өндөр хүчдэл, хувиргах тоног төхөөрөмжийн тусламжтайгаар дулаалгын зохицуулалт.
GB / T 311.2-2002 дулаалга хийх зохицуулалт.
GB50150-2008 Цахилгаан төхөөрөмж суурилуулагч самжлын тоног төхөөрөмжийн Төвлөлийн стандарт.
DL / T 620-19997 Хэт их үл тоомсорлох, дулааны тоног төхөөрөмжийг ac Цахилгаан төхөөрөмж.
Бүтээгдэхүүний програмын хүрээ
Бидний үйлдвэрлэсэн хүйтэн бага агуулгын цуврал: үнэлгээг тоосон 50 өргөн хүрээтэй полинолет хуванцар дэвсгэр юм: 10-6-6-6-6 энгийн урд дурдсан полиуреидт полин бус полиэст кологт кокондоны таг
Үнэлэгдсэн хүчдэл 8.7 / 10KV, 8.7 / 10KV, 8.7 / 15KV, нэрлэсэн хэсэг: 25-630 мм;
Үнэлэгдсэн хүчдэл 12/20KV, 18 / 20KV, нэрлэсэн хэсэг: 25-400 мм;
Үнэлэгдсэн хүчдэл 21 / 35KV, 26 / 35KV, нэрлэсэн хэсэг: 50-500 мм;
Нэг цөм ба гурван ширхэг полиэтилен тусгаарлагдсан ба
резинээр тусгаарлагдсан цахилгаан кабель.
Програмын орчин, нөхцөл
Байгаль орчны бохирдлын түвшин: Түвшин IV бохирдсон газар;
Дулааны түвшин, одоогийн даацын хүчин чадал, урттай хүчин чадал, урт хугацааны температур, богино хэлхээний температур гэх мэт. Цахилгаан эрчим хүчний үйлдвэрлэлд өргөн хэрэглэгддэг, газрын тос, химийн бодис
Инженер, төмөр, төмөр зам, төмөр, ган, Ган, гаталь. Ялангуяа давсны манан, өндөр чийглэг,
