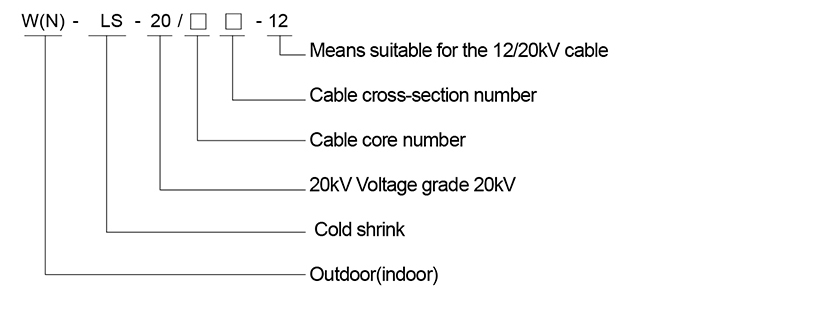

WLS-20/3*50-12
Бүрэн хүйтэн агшилтын техник: Галын ажил, тусгай багаж хэрэгсэлгүйгээр зүгээр л зулын голыг зөөлөн татаж, өөрийн уян хатан чанарт тулгуурлан татагдах тул кабельд нягт наалддаг, үзүүлэлт бүрийг янз бүрийн диаметртэй кабельд хэрэглэж болно, кабельд хүчтэй нийцдэг. диаметр.Тусгаарлалтын найдвартай байдал: Шингэн силикон резинийг ашиглан сайн дулаалга, өндөр уян хатан чанарыг хангана.Суурилуулалтын дараа кабелийн их бие дээр тогтмол радиаль даралтыг тогтмол байлгаж, бүтээгдэхүүний тусгаарлагчийн үндсэн хэсэг ба цахилгаан хүчдэлийн хяналтын нэгжийг бүхэлд нь үйлдвэрт бэлтгэсэн, хэсэгчилсэн цэнэг багатай, кабелийн их биетэй нэгэн зэрэг 'амьсгалж'.Тогтвортой гүйцэтгэл: Хэт авианы гагнуур ашиглан хоолойг дэмжих, бүтээгдэхүүний найдвартай байдал, тогтвортой байдлыг хангах, байнгын суналт, хэв гажилтын түвшинг бууруулах, бүтээгдэхүүний баталгаат хугацааг сайжруулах.Найдвартай битүүмжлэл: Хүйтэн агшилтын салаа хурууны ханцуй, хүйтэн агшилтын тусгаарлагч хоолой, хүйтэн агшилтын терминалын битүүмжлэх хоолой бүхий терминалын биеийн координат;Завсрын холболтын иж бүрдэл нь дагалдах хэрэгслийн битүүмжлэлийн чийгийн гүйцэтгэлийг хангахын тулд гурван давхар ус нэвтрүүлдэггүй битүүмжлэх технологийг ашигладаг.Суулгахад хялбар: Энгийн суурилуулалт, тохиромжтой ажиллагаа, эзэмшихэд хялбар.Кабелийг урьдчилан боловсруулах үед хөрс хуулалтын зай бага, суурилуулах зай бага байна.Газардуулгын арга нь тогтмол хүчний пүрш ашиглан газардуулгын хар тугалгыг гагнуургүй, зэс утсыг холбосон, нэг үзүүрийг хавчаараар шахаж бэхэлсэн, суурилуулалт нь илүү тохиромжтой, найдвартай, найдвартай.Өргөн хэрэглээний: Бохирдолд тэсвэртэй, хөгшрөлтөд тэсвэртэй, сайн гидрофобик, зэврэлтэнд тэсвэртэй, хүйтэнд тэсвэртэй, хэт ягаан туяанд тэсвэртэй, урт хугацааны, тогтвортой гүйцэтгэлийг хангах.Ялангуяа өндөрлөг газар, хүйтэн, чийгтэй, давстай манан, бохирдол ихтэй газруудад тохиромжтой
Шингэн силикон резинэн материалын гүйцэтгэлийн үндсэн үзүүлэлтүүд
| Серийн дугаар | Зүйл | Үнэ цэнэ | Туршилтын стандарт | |
| Тусгаарлагч силикон резин | Дамжуулагч силикон резин | |||
| 1 | Хатуулаг JIS A | 40±5 | 40±5 | GB/T531 |
| 2 | Суналтын бат бэх МПа | ≥ 6.5 | ≥ 6.5 | GB/T528 |
| 3 | Хагарлын суналт % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Урагдах хүч Н/мм | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Эзлэхүүний эсэргүүцэл | ≥ 5.0×10^14 | ≤ 1.5×10^3 | GB/T1692 |
| 6 | Нэвтрэх чадвар (50 МГц) | 2.8-3.5 | GB/T1693 | |
| 7 | Диэлектрик алдагдлын тангенсийн утга | ≤ 0.01 | GB/T1693 | |
| 8 | Мөрдөлтийн эсрэг | ≥ 1A3.5 | GB/T6553 | |
| 9 | Диэлектрик хүч KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Суналтын багц | ≤ 10% | ||
Хүйтэн агшилтын кабелийн хэрэгслүүдийн найдвартай стрессийг хянах арга
| Одоогийн байдлаар 35 кВ ба түүнээс доош хүчдэлийн цахилгааны кабелийн дагалдах хэрэгсэлд хүчдэлийн конус, хүчдэлийн хоолой гэсэн хоёр төрлийн хүчдэлийн хяналтын горим байдаг.Стресс конусын аргыг ашиглан цахилгаан талбайн стрессийн концентрацийг бууруулах нь цахилгаан талаасаа хамгийн найдвартай, үр дүнтэй арга юм.Стресс конусыг тусгаарлах бамбайг зүсэж, бүрээ хэлбэртэй болгож, цахилгаан талбайн тархалтыг сайжруулж, гадна хагас дамжуулагч давхаргын хугарлын гадаргуугийн цахилгаан талбайн эрчмийг бууруулж, кабелийн ашиглалтын хугацааг хадгална.Мөн 110 кВ ба түүнээс дээш хүчдэлийн систем дэх цахилгаан талбарыг нэгэн төрлийн болгохын тулд хүчдэлийн конусын хяналтын аргыг ашиглах явдал юм.Стрессийг хянах хоолойн аргыг сонговол материалын тархалт нь хүчдэлийн хяналтын хоолойноос их байх, бүтээгдэхүүний гүйцэтгэл тогтвортой биш, дагалдах хэрэгсэл болон кабелийн тусгаарлагчийн хооронд барих хүч бага зэрэг сул талуудтай. Тиймээс бид өндөр найдвартай байдлыг сонгодог. стресс конусын хяналтын горим. |  |
Хүйтэн агшилтын кабелийн үнэлгээний стандарт
GB11033 26/35 кВ-оос ихгүй нэрлэсэн хүчдэлийн цахилгааны кабелийн нэмэлт техникийн үндсэн шаардлага.IEC60502 1 кВ-30 кВ-ын нэрлэсэн хүчдэлийн тусгаарлагдсан цахилгаан кабель ба түүний дагалдах хэрэгсэл.GB5589 Кабелийн үнэлгээний туршилтын журам.GB9327 Кабелийн дамжуулагчийн шахалт ба механик холболтын холболтын туршилтын журам.GB/T14315 Шахалтын зэс, хөнгөн цагаан терминал ба утас ба кабель дамжуулагчийн холбох хоолой.JB782926/35 КВ-оос ихгүй нэрлэсэн хүчдэлийн цахилгааны кабельд зориулсан дотор болон гадна дулаан агшаах төрлийн терминал.GB/T12706.4-2002 1 кВ-оос 30 кВ-ын нэрлэсэн хүчдэлийн тусгаарлагдсан цахилгаан кабель ба түүний дагалдах хэрэгслийн дөрөв дэх хэсэг: 6 кВ-оос 35 кВ-ын нэрлэсэн хүчдэлийн цахилгаан кабельд тавих туршилтын шаардлага.JB/T 10740-2007 6кВ (Ум=7.2КВ)-аас 35кВ (Ум=40.5КВ) хүртэлх хэвийн хүчдэлийн хүйтнээр агшаах тусгаарлагчтай цахилгаан кабель.JB/T 8144-1995 26/35КВ-аас ихгүй нэрлэсэн хүчдэлийн цахилгааны кабельд тавигдах техникийн үндсэн шаардлага.GB311.1-1997 Өндөр хүчдэлийн дамжуулах болон хувиргах төхөөрөмжийн тусгаарлагчийн зохицуулалт.GB/T 311.2-2002 Тусгаарлалтын зохицуулалт.GB50150-2008 Цахилгаан тоног төхөөрөмжийн угсралтын инженерийн цахилгаан тоног төхөөрөмжийн хүлээн авах туршилтын стандарт.DL/T 620-1997 Хувьсах гүйдлийн цахилгаан тоног төхөөрөмжийн хэт хүчдэлийн хамгаалалт ба тусгаарлагчийн зохицуулалт.
Бүтээгдэхүүний хэрэглээний хүрээ
Манай үйлдвэрлэсэн хүйтэн агшилттай цуврал бүтээгдэхүүний хэрэглээ: 0.6/1 кВ нэрлэсэн хүчдэл, нэрлэсэн хэсэг: 10-630 мм2 нэг судалтай, хоёр судалтай, гурван судалтай, дөрвөн судалтай, таван судалтай хөндлөн холбоос бүхий полиэтилен тусгаарлагч, резинэн тусгаарлагчтай цахилгаан кабель;
Нэрлэсэн хүчдэл 8.7 / 10КВ, 8.7 / 15КВ, нэрлэсэн хэсэг: 25-630 мм2;
Нэрлэсэн хүчдэл 12/20КВ, 18/20КВ, нэрлэсэн хэсэг: 25-400 мм2;
Нэрлэсэн хүчдэл 21/35КВ, 26/35КВ, нэрлэсэн хэсэг: 50-500 мм2;
Нэг судалтай ба гурван судалтай хөндлөн холбоос бүхий полиэтилен тусгаарлагдсан ба
резин тусгаарлагчтай цахилгаан кабель.
Хэрэглээний орчин ба нөхцөл
Байгаль орчны бохирдлын түвшин: IV түвшний бохирдолтой газар;
Тусгаарлалтын түвшин, гүйдэл дамжуулах чадвар, урт хугацааны ажлын температур, богино залгааны температур гэх мэт шинж чанарууд нь тулгуур кабелийн техникийн шаардлагыг хангадаг.Цахилгаан эрчим хүч, газрын тос, химийн үйлдвэрүүдэд өргөн хэрэглэгддэг
инженерийн, уурхай, төмөр зам, ган г.м. ялангуяа давс манан, хүнд хүйтэн, өндөр чийглэг-халуун, таагүй тохиолдолд ил гал ашиглахад тохиромжтой.
Бүрэн хүйтэн агшилтын техник: Галын ажил, тусгай багаж хэрэгсэлгүйгээр зүгээр л зулын голыг зөөлөн татаж, өөрийн уян хатан чанарт тулгуурлан татагдах тул кабельд нягт наалддаг, үзүүлэлт бүрийг янз бүрийн диаметртэй кабельд хэрэглэж болно, кабельд хүчтэй нийцдэг. диаметр.Тусгаарлалтын найдвартай байдал: Шингэн силикон резинийг ашиглан сайн дулаалга, өндөр уян хатан чанарыг хангана.Суурилуулалтын дараа кабелийн их бие дээр тогтмол радиаль даралтыг тогтмол байлгаж, бүтээгдэхүүний тусгаарлагчийн үндсэн хэсэг ба цахилгаан хүчдэлийн хяналтын нэгжийг бүхэлд нь үйлдвэрт бэлтгэсэн, хэсэгчилсэн цэнэг багатай, кабелийн их биетэй нэгэн зэрэг 'амьсгалж'.Тогтвортой гүйцэтгэл: Хэт авианы гагнуур ашиглан хоолойг дэмжих, бүтээгдэхүүний найдвартай байдал, тогтвортой байдлыг хангах, байнгын суналт, хэв гажилтын түвшинг бууруулах, бүтээгдэхүүний баталгаат хугацааг сайжруулах.Найдвартай битүүмжлэл: Хүйтэн агшилтын салаа хурууны ханцуй, хүйтэн агшилтын тусгаарлагч хоолой, хүйтэн агшилтын терминалын битүүмжлэх хоолой бүхий терминалын биеийн координат;Завсрын холболтын иж бүрдэл нь дагалдах хэрэгслийн битүүмжлэлийн чийгийн гүйцэтгэлийг хангахын тулд гурван давхар ус нэвтрүүлдэггүй битүүмжлэх технологийг ашигладаг.Суулгахад хялбар: Энгийн суурилуулалт, тохиромжтой ажиллагаа, эзэмшихэд хялбар.Кабелийг урьдчилан боловсруулах үед хөрс хуулалтын зай бага, суурилуулах зай бага байна.Газардуулгын арга нь тогтмол хүчний пүрш ашиглан газардуулгын хар тугалгыг гагнуургүй, зэс утсыг холбосон, нэг үзүүрийг хавчаараар шахаж бэхэлсэн, суурилуулалт нь илүү тохиромжтой, найдвартай, найдвартай.Өргөн хэрэглээний: Бохирдолд тэсвэртэй, хөгшрөлтөд тэсвэртэй, сайн гидрофобик, зэврэлтэнд тэсвэртэй, хүйтэнд тэсвэртэй, хэт ягаан туяанд тэсвэртэй, урт хугацааны, тогтвортой гүйцэтгэлийг хангах.Ялангуяа өндөрлөг газар, хүйтэн, чийгтэй, давстай манан, бохирдол ихтэй газруудад тохиромжтой
Шингэн силикон резинэн материалын гүйцэтгэлийн үндсэн үзүүлэлтүүд
| Серийн дугаар | Зүйл | Үнэ цэнэ | Туршилтын стандарт | |
| Тусгаарлагч силикон резин | Дамжуулагч силикон резин | |||
| 1 | Хатуулаг JIS A | 40±5 | 40±5 | GB/T531 |
| 2 | Суналтын бат бэх МПа | ≥ 6.5 | ≥ 6.5 | GB/T528 |
| 3 | Хагарлын суналт % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Урагдах хүч Н/мм | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Эзлэхүүний эсэргүүцэл | ≥ 5.0×10^14 | ≤ 1.5×10^3 | GB/T1692 |
| 6 | Нэвтрэх чадвар (50 МГц) | 2.8-3.5 | GB/T1693 | |
| 7 | Диэлектрик алдагдлын тангенсийн утга | ≤ 0.01 | GB/T1693 | |
| 8 | Мөрдөлтийн эсрэг | ≥ 1A3.5 | GB/T6553 | |
| 9 | Диэлектрик хүч KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Суналтын багц | ≤ 10% | ||
Хүйтэн агшилтын кабелийн хэрэгслүүдийн найдвартай стрессийг хянах арга
| Одоогийн байдлаар 35 кВ ба түүнээс доош хүчдэлийн цахилгааны кабелийн дагалдах хэрэгсэлд хүчдэлийн конус, хүчдэлийн хоолой гэсэн хоёр төрлийн хүчдэлийн хяналтын горим байдаг.Стресс конусын аргыг ашиглан цахилгаан талбайн стрессийн концентрацийг бууруулах нь цахилгаан талаасаа хамгийн найдвартай, үр дүнтэй арга юм.Стресс конусыг тусгаарлах бамбайг зүсэж, бүрээ хэлбэртэй болгож, цахилгаан талбайн тархалтыг сайжруулж, гадна хагас дамжуулагч давхаргын хугарлын гадаргуугийн цахилгаан талбайн эрчмийг бууруулж, кабелийн ашиглалтын хугацааг хадгална.Мөн 110 кВ ба түүнээс дээш хүчдэлийн систем дэх цахилгаан талбарыг нэгэн төрлийн болгохын тулд хүчдэлийн конусын хяналтын аргыг ашиглах явдал юм.Стрессийг хянах хоолойн аргыг сонговол материалын тархалт нь хүчдэлийн хяналтын хоолойноос их байх, бүтээгдэхүүний гүйцэтгэл тогтвортой биш, дагалдах хэрэгсэл болон кабелийн тусгаарлагчийн хооронд барих хүч бага зэрэг сул талуудтай. Тиймээс бид өндөр найдвартай байдлыг сонгодог. стресс конусын хяналтын горим. | |
Хүйтэн агшилтын кабелийн үнэлгээний стандарт
GB11033 26/35 кВ-оос ихгүй нэрлэсэн хүчдэлийн цахилгааны кабелийн нэмэлт техникийн үндсэн шаардлага.IEC60502 1 кВ-30 кВ-ын нэрлэсэн хүчдэлийн тусгаарлагдсан цахилгаан кабель ба түүний дагалдах хэрэгсэл.GB5589 Кабелийн үнэлгээний туршилтын журам.GB9327 Кабелийн дамжуулагчийн шахалт ба механик холболтын холболтын туршилтын журам.GB/T14315 Шахалтын зэс, хөнгөн цагаан терминал ба утас ба кабель дамжуулагчийн холбох хоолой.JB782926/35 КВ-оос ихгүй нэрлэсэн хүчдэлийн цахилгааны кабельд зориулсан дотор болон гадна дулаан агшаах төрлийн терминал.GB/T12706.4-2002 1 кВ-оос 30 кВ-ын нэрлэсэн хүчдэлийн тусгаарлагдсан цахилгаан кабель ба түүний дагалдах хэрэгслийн дөрөв дэх хэсэг: 6 кВ-оос 35 кВ-ын нэрлэсэн хүчдэлийн цахилгаан кабельд тавих туршилтын шаардлага.JB/T 10740-2007 6кВ (Ум=7.2КВ)-аас 35кВ (Ум=40.5КВ) хүртэлх хэвийн хүчдэлийн хүйтнээр агшаах тусгаарлагчтай цахилгаан кабель.JB/T 8144-1995 26/35КВ-аас ихгүй нэрлэсэн хүчдэлийн цахилгааны кабельд тавигдах техникийн үндсэн шаардлага.GB311.1-1997 Өндөр хүчдэлийн дамжуулах болон хувиргах төхөөрөмжийн тусгаарлагчийн зохицуулалт.GB/T 311.2-2002 Тусгаарлалтын зохицуулалт.GB50150-2008 Цахилгаан тоног төхөөрөмжийн угсралтын инженерийн цахилгаан тоног төхөөрөмжийн хүлээн авах туршилтын стандарт.DL/T 620-1997 Хувьсах гүйдлийн цахилгаан тоног төхөөрөмжийн хэт хүчдэлийн хамгаалалт ба тусгаарлагчийн зохицуулалт.
Бүтээгдэхүүний хэрэглээний хүрээ
Манай үйлдвэрлэсэн хүйтэн агшилттай цуврал бүтээгдэхүүний хэрэглээ: 0.6/1 кВ нэрлэсэн хүчдэл, нэрлэсэн хэсэг: 10-630 мм2 нэг судалтай, хоёр судалтай, гурван судалтай, дөрвөн судалтай, таван судалтай хөндлөн холбоос бүхий полиэтилен тусгаарлагч, резинэн тусгаарлагчтай цахилгаан кабель;
Нэрлэсэн хүчдэл 8.7 / 10КВ, 8.7 / 15КВ, нэрлэсэн хэсэг: 25-630 мм2;
Нэрлэсэн хүчдэл 12/20КВ, 18/20КВ, нэрлэсэн хэсэг: 25-400 мм2;
Нэрлэсэн хүчдэл 21/35КВ, 26/35КВ, нэрлэсэн хэсэг: 50-500 мм2;
Нэг судалтай ба гурван судалтай хөндлөн холбоос бүхий полиэтилен тусгаарлагдсан ба
резин тусгаарлагчтай цахилгаан кабель.
Хэрэглээний орчин ба нөхцөл
Байгаль орчны бохирдлын түвшин: IV түвшний бохирдолтой газар;
Тусгаарлалтын түвшин, гүйдэл дамжуулах чадвар, урт хугацааны ажлын температур, богино залгааны температур гэх мэт шинж чанарууд нь тулгуур кабелийн техникийн шаардлагыг хангадаг.Цахилгаан эрчим хүч, газрын тос, химийн үйлдвэрүүдэд өргөн хэрэглэгддэг
инженерийн, уурхай, төмөр зам, ган г.м. ялангуяа давс манан, хүнд хүйтэн, өндөр чийглэг-халуун, таагүй тохиолдолд ил гал ашиглахад тохиромжтой.
