Тусгаарлагч нь цахилгаан дамжуулах агаарын шугамд чухал үүрэг гүйцэтгэдэг тусгай тусгаарлагчийн хяналт юм.Эхний жилүүдэд тусгаарлагчийг ихэвчлэн телеграфын шонгуудад ашигладаг байсан.Өндөр хүчдэлийн утсан холболтын цамхагийн нэг үзүүрт бага багаар диск хэлбэртэй олон тусгаарлагч өлгөв.Энэ нь мөлхөгчдийн зайг нэмэгдүүлэхэд ашиглагдаж байсан.Энэ нь ихэвчлэн шил эсвэл керамикаар хийгдсэн бөгөөд тусгаарлагч гэж нэрлэгддэг байв.Тусгаарлагч нь хүрээлэн буй орчны өөрчлөлт, цахилгаан ачааллын нөхцлөөс үүдэлтэй янз бүрийн цахилгаан механик хүчдэлийн улмаас эвдэрч болохгүй, эс тэгвээс тусгаарлагч нь мэдэгдэхүйц нөлөө үзүүлэхгүй бөгөөд бүх шугамын ашиглалт, ашиглалтын хугацааг гэмтээх болно.
Тусгаарлагчийн гол үүрэг нь цахилгаан болон механик гүйцэтгэлийн янз бүрийн шаардлагыг тодорхойлсон цахилгаан тусгаарлагч, механик бэхэлгээг хангах явдал юм.Хэрэв заасан ажлын хүчдэлийн дор аянгын хэт хүчдэл, дотоод хэт хүчдэл, гадаргуугийн дагуу эвдрэл, гялбаа байхгүй;заасан урт ба богино хугацааны механик ачааллын дор гэмтэл, гэмтэл байхгүй;заасан машин дор , Цахилгаан ачаалал, хүрээлэн буй орчны янз бүрийн нөхцөлд удаан хугацаагаар ажилласны дараа илт муудах зүйл гарахгүй;тусгаарлагчийн холбох хэрэгсэл нь радио, телевизийн хүлээн авалтад саад учруулахгүйн тулд ажлын хүчдэлийн дор илэрхий титмийн ялгадас үүсгэхгүй.Тусгаарлагч нь өргөн хэрэглэгддэг төхөөрөмж учраас тэдгээрийн холболтын тохируулга нь бас солигддог байх шаардлагатай.Үүнээс гадна тусгаарлагчийн техникийн стандартууд нь янз бүрийн төрлийн цахилгаан, механик, физик, хүрээлэн буй орчны нөхцлүүдийг харгалзан тусгаарлагчийн гүйцэтгэл, чанарыг янз бүрийн төрөл, ашиглалтын нөхцлөөр шалгахыг шаарддаг.
Үзүүлэлтүүд
Шаазан тусгаарлагч (ANSI BS)
1.хүчдэл:23-69кв
2.creepage зай:330-865мм
3.жин:3.7-13.5кг
4.сайн хэрэглээ-хамгийн сайн үнэ
Зүү шаазан тусгаарлагч (ANSI BS цуврал)
Дүгнэлт
1) Материал: шаазан
2) BS анги: P-11-Y P-15-Y P-20-Y P-33-Y
3) өндөр хүчдэлийн зүү хэлбэрийн тусгаарлагч
4) аюулгүй хэрэглээ
5) төрөл бүрийн загварууд байдаг
6) хурдан хүргэлт, гайхалтай үйлчилгээ
7) сайн чанар, боломжийн үнэ

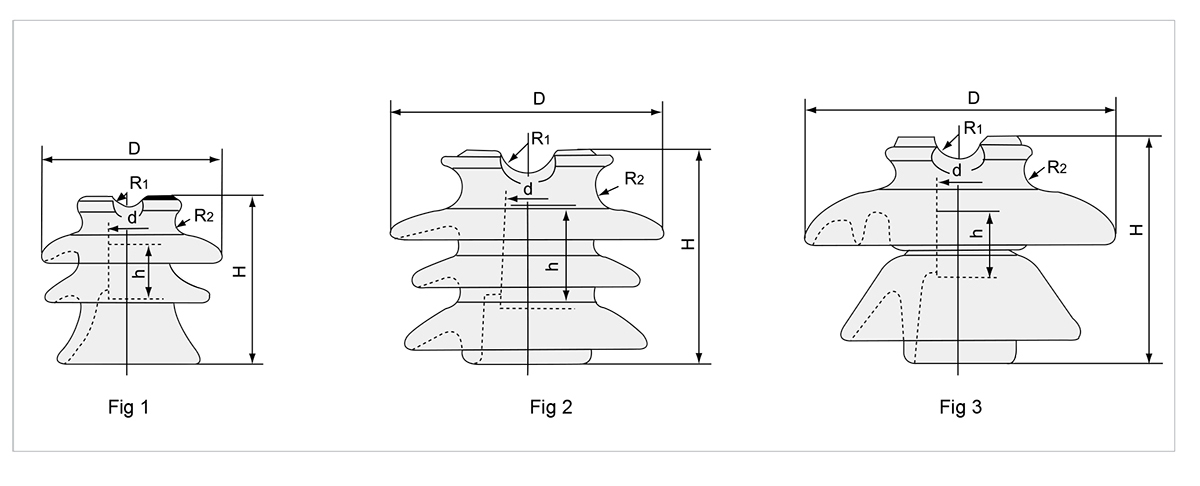

| Үндсэн хэмжээсүүд ба стандарт үзүүлэлтүүд | ||||||
| Зураг | 1 | 1 | 2 | 3 | ||
| BS анги | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
| Үндсэн хэмжээс (мм) | H | 133 | 137 | 195 | 244 | |
| h | 48 | 48 | 52.63 | 52.63 | ||
| D | 140 | 152 | 230 | 279 | ||
| d | 18.29 | 18.29 | 27.78 | 27.78 | ||
| R1 | 13 | 13 | 19 | 19 | ||
| R2 | 9.5 | 12.7 | 14.3 | 13 | ||
| Нэрлэсэн хүчдэл (кВ) | 11 | 15 | 22 | 33 | ||
| Мөлхөх зай (мм) | 240 | 298 | 432 | 630 | ||
| Гялсгуурын хамгийн бага хүчдэл | Эрчим хүчний давтамж | Хуурай (кВ) | 75 | 80 | 100 | 135 |
| Нойтон (кВ) | 45 | 55 | 60 | 85 | ||
| 50% импульс | Эерэг (кВ) | 100 | 130 | 160 | 185 | |
| Сөрөг (кВ) | 110 | 175 | 205 | |||
| Хүчдэлийг тэсвэрлэх | Нэг минутын цахилгаан давтамж | Хуурай (кВ) | 65 | 70 | 90 | 110 |
| Нойтон (кВ) | 40 | 50 | 55 | 75 | ||
| импульс (кВ) | 110 | 150 | ||||
| Радио- Нөлөөллийн - Хүчдэлийн өгөгдөл | Газар дээрх туршилтын хүчдэл (кВ) | 15 | 15 | 22 | 30 | |
| 1000кГц (uV) дээр хамгийн их RIV | 8000 | 8000 | 12000 | 16000 | ||
| Хүчний давтамжийн цоорхой хүчдэл(кВ) | 135 | 135 | 145 | 185 | ||
| Консолын эвдрэлийн ачаалал(кН) | 11 | 11 | 11 | 13 | ||
| Жин (кг) | 1.8 | - | - | 11.5 | ||
